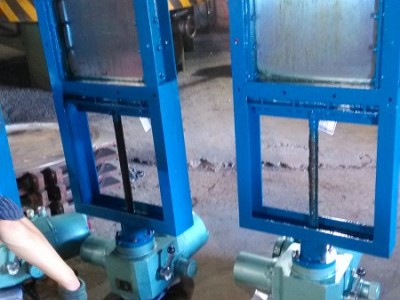

电动闸板门、电动插板门、方形螺旋闸门，电动方形螺旋闸门,电动方形闸板门,电动插板阀主要技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器 4、行程开关
气源压力：0.4~0.6MPa
电磁阀电压：DC24V、AC220V
行程开关控制电压：DC24V、AC220V
电动闸板门、电动插板门、方形螺旋闸门用途：
是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食。通常于卸料器配套使用，手动螺旋闸板阀的直径与卸料器进料口配套，有方形和圆形两种。
结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。闸板阀驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器、如安装以上驱动装置，气动装置在合同中注明。
电动闸板门、电动插板门、方形螺旋闸门安装于有压力的各种粉粒体物料管道上起开通及关断的作用。其z大使用压力可达1MPa.手动插板阀具有,密封性好无内外漏的特点,易磨损的部位采用耐磨材料制成. 同时阀门的结构充分考虑了粉粒体物料的特点,使阀门很少出现被物料卡住阀板不能滑动的现象.
电动闸板门、电动插板门、方形螺旋闸门使用的对象主要是硬度和磨削性适中的散装粉状或颗粒状物料,如塑料颗粒,碳黑，及碳酸钙等各种粉剂和颗粒物料. 这种阀门一般采用耐磨材料制造主要用于轻化工及食品等行业.
电动闸板门、电动插板门、方形螺旋闸门主要连接尺寸：
| 类别Category | A×A | B×B | C×C | L | H | D0 | n-d |
|
单向 One-way |
220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
| 250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
| 300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
| 400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
| 450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
| 500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
|
双向 Two-way |
600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
| 700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
| 800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
| 900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
| 1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 | |
| 说明Specification |
LMD-单向 LMD one-way |
Ⅰ-手轮 I hand wheel |
链条节数M=0.105×-113（×是丝杆中心离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮 Number of chain nodes M = 0.105×-113 (× means the distance of lead screw center from surface); use hand wheel if the height is less than 1.7 m; use chain wheel if the height is more than 1.7 m. |
||||
|
LMD-双向 LMD two-way |
Ⅱ-链条 II chain |
||||||
注：可来图来样定作非标的电动闸板门、电动插板门、方形螺旋闸门
