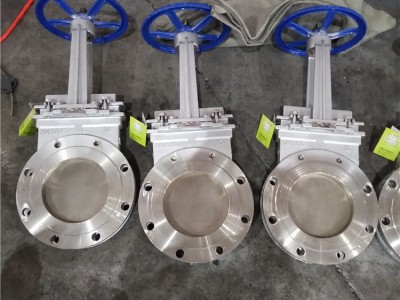

Z73W-10NR手动高温排渣阀采用了目前市场上耐高温材料，2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业。
Z73W-10NR手动高温排渣阀主要性能规范：
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤425℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
Z73W-10NR手动高温排渣阀主要零部件材质：
| 体、盖 | 闸板 | 阀杆 | 密封面 |
| 不锈钢、碳钢 | 不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
Z73W-10NR手动高温排渣阀主要外形及连接尺寸(mm)：
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
| 80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
| 100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
| 125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
| 250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
| 300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
| 350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
| 400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 |
