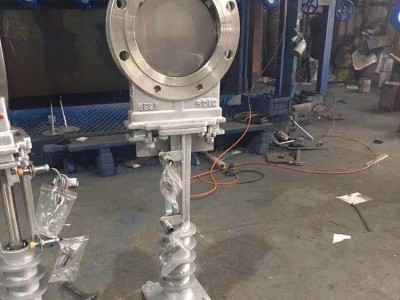

PZ673H/X/Y-10C/16P不锈钢气动对夹式插板阀，耐磨插板门主要零部件材料：
|
阀体、上盖Valve body, upper cap |
碳钢、不锈钢Carbon steel, stainless steel |
|
阀板Valve plate |
不锈钢stainless steel |
|
阀杆Stem |
不锈钢stainless steel |
|
密封圈Seal ring |
橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
不锈钢气动对夹式插板阀主要性能规范：
|
公称压力Nominal pressure |
PN |
|
壳体试验Casing test |
1.5XPN |
|
密封试验Leak test |
1.1XPN |
|
工作温度Operating temperature |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃ |
|
适用介质Working medium |
糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix |
不锈钢气动对夹式插板阀执行标准;
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
1、气缸是以压缩空气为介质，将其能量转换成机械能，实现直线运动的装置，是广泛应用于各种气动系统的执行元件，是实现工业自动化的基础元件。
|
阀门通径DN |
气缸规格（缸径×行程） |
阀门通径DN |
气缸规格（缸径行程） |
|
50 |
Φ65×50 |
200 |
Φ160×200 |
|
65 |
Φ65×65 |
250 |
Φ200×250 |
|
80 |
Φ80×80 |
300 |
Φ200×250 |
|
100 |
Φ100×100 |
350 |
Φ220×350 |
|
125 |
Φ125×125 |
400 |
Φ250×400 |
|
150 |
Φ125×150 |
|
|
2、不锈钢气动对夹式插板阀技术参数
|
气缸内径（mm） |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
|
|
理论活塞作用力（N）（以工作压力为0.4MPa时为准 |
推力 |
490 |
760 |
1215 |
1960 |
3077 |
4800 |
7869 |
12308 |
19227 |
|
拉力 |
410 |
680 |
1030 |
1770 |
2675 |
4400 |
7379 |
10035 |
18463 |
|
|
工作介质 |
经净化含油雾压缩空气 |
|||||||||
|
工作压力(MPa) |
0.15－1 |
|||||||||
|
环境温度(℃) |
-10－+80 |
|||||||||
|
相对湿度 |
95 |
|||||||||
|
活塞运动速度(mm/g) |
50－500 |
|||||||||
|
耐久性(KM) |
600 |
|||||||||
3、不锈钢气动对夹式插板阀气缸行程选用范围
|
气缸内径 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
|
行程选用范围 |
400 |
500 |
800 |
800 |
1500 |
1500 |
2000 |
2000 |
2500 |
4、气缸正确使用注意事项：
（1）负载运动方向必须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。
（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。
（3）选用出力比实际负载大的气缸，以免气压不足时发生危险。
（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60 ℃ 以内。
（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用PTFE。
