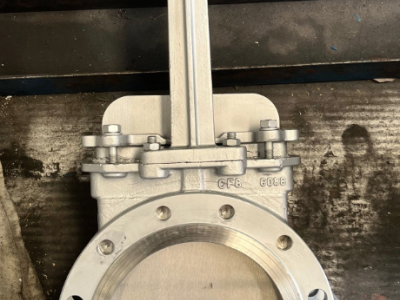

对夹式刀型闸阀PZ73Y-10C属于平行单闸门结构，单向流动，低流动阻力，可阻挡各种类型的浆料，矿渣，污水和水渣混合物。PZ973型电动刀闸阀是纺织品和其他介质，广泛用于电力，市政，采矿，冶金，化工，煤炭和灌溉等行业，并且是功能强大的新近替代产品，是一种阀门产品。
可抬起闸门的密封面，刮去密封面上的粘合剂并自动清除碎屑。不锈钢刀闸阀可防止由于腐蚀而引起的密封泄漏。结构的长度很短。您可以节省原材料。安装空间还有效地支持了管道的强度。阀体上的导向块可使闸板正确移动。挤压块保证了柱塞的有效密封；U形柱塞可用作切断器。
对夹式刀型闸阀PZ73Y-10C阀体材料：铸钢（WCB），不锈钢（304、316），2520
公称压力：0.6Mpa，1.0Mpa，1.6Mpa，2.5Mpa，150LB
公称直径：DN50-600mmNPS2“-24“
适用温度：-38~+650℃（具体温度范围取决于密封材料和介质的特性）
连接法兰：ANSIB16.5、GB/T9113、JB/T79，HG，SH，JIS，DIN，NF，BS标准
密封类型：硬密封（H，Y），软密封（X，F）
泄漏：硬密封：D级（液体0.1XDNmm3/s），软密封：A级（零泄漏）
驱动方式：电动执行器（开关型，可调型，防爆型，智能一体型）
对夹式刀型闸阀PZ73Y-10C结构图及连接尺寸：
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
Z-M |
电装型号 |
|
0.6MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
200 |
70 |
225 |
280 |
850 |
215 |
175 |
363 |
197 |
R-M16 |
D715 |
|
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
227 |
16-M20 |
DZ45 |
|
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
227 |
16-M20 |
DZ60 |
|
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
227 |
20-M22 |
DZ60 |
|
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
27-M27 |
DZ180 |
|
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M30 |
DZ250 |
|
|
1.0 MPa |
50 |
48 |
100 |
125 |
600 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
65 |
48 |
120 |
145 |
670 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
80 |
51 |
135 |
160 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
155 |
180 |
700 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
125 |
57 |
185 |
210 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
210 |
240 |
790 |
215 |
125 |
363 |
197 |
8-M20 |
DZ15 |
|
|
200 |
70 |
265 |
295 |
850 |
215 |
125 |
363 |
197 |
8-M20 |
DZ20 |
|
|
250 |
70 |
320 |
350 |
1140 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
300 |
76 |
368 |
400 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
350 |
76 |
428 |
460 |
1280 |
215 |
125 |
363 |
197 |
16-M20 |
DZ30 |
|
|
400 |
89 |
482 |
515 |
1460 |
240 |
235 |
437 |
227 |
16-M22 |
DZ45 |
|
|
450 |
89 |
532 |
565 |
1600 |
240 |
235 |
437 |
227 |
20-M22 |
DZ45 |
|
|
500 |
114 |
585 |
620 |
1800 |
240 |
235 |
437 |
227 |
20-M22 |
DZ60 |
|
|
600 |
114 |
685 |
725 |
2100 |
240 |
235 |
437 |
277 |
20-M27 |
DZ60 |
|
|
700 |
127 |
800 |
840 |
2300 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
|
800 |
127 |
898 |
950 |
2500 |
319 |
295 |
554 |
309 |
24-M30 |
DZ180 |
|
|
900 |
154 |
1005 |
1050 |
2700 |
319 |
295 |
554 |
309 |
28-M30 |
DZ180 |
|
|
1000 |
165 |
1115 |
1160 |
2900 |
319 |
295 |
554 |
309 |
28-M30 |
DZ250 |
|
|
1200 |
190 |
1325 |
1380 |
3400 |
319 |
295 |
554 |
309 |
32-M36 |
DZ258 |
