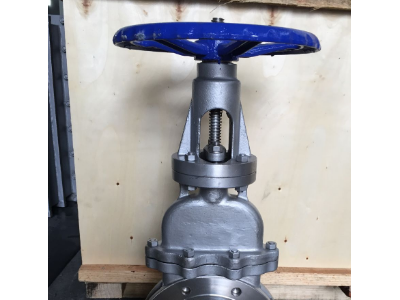

点击图片查看原图
手动暗杆刀闸阀DMZ73X-10C用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。
手动暗杆刀闸阀DMZ73X-10C性能材质参数：
密封型式：硬密封、软密封
泄率量：硬密封：D级（液体0.1×DN mm3／s）软密封：* （零泄漏）
配套附件：安装法兰
主要性能规范
公称压力 PN
壳体试验 15XPN
密封试验 11XPN
工作温度 橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃
运用介质 纸浆、污水、煤气等
手动暗杆刀闸阀DMZ73X-10C主要零部件材质
阀体、上盖 碳钢、不锈钢
闸板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、 硬质合金
手动暗杆刀闸阀DMZ73X-10C外形及结构尺寸(PN10)：
| DL | L | D | D1 | D2 | H |
z×M |
| 50 | 43 | 160 | 125 | 100 | 285 |
4×M16 |
| 65 | 46 | 180 | 145 | 120 | 298 |
4×M16 |
| 80 | 46 | 195 | 160 | 135 | 315 |
4×M16 |
| 100 | 52 | 215 | 180 | 155 | 365 |
8×M16 |
| 125 | 56 | 245 | 210 | 185 | 400 |
8×M16 |
| 150 | 56 | 280 | 240 | 210 | 475 |
8×M20 |
| 200 | 60 | 335 | 295 | 265 | 540 |
8×M20 |
| 250 | 68 | 390 | 350 | 320 | 630 |
12×M20 |
| 300 | 78 | 440 | 400 | 368 | 780 |
12×M20 |
| 350 | 78 | 500 | 460 | 428 | 885 |
16×M20 |
| 400 | 102 | 565 | 515 | 482 | 990 |
16×M22 |
| 450 | 114 | 615 | 565 | 532 | 1100 |
20×M22 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20×M22 |
