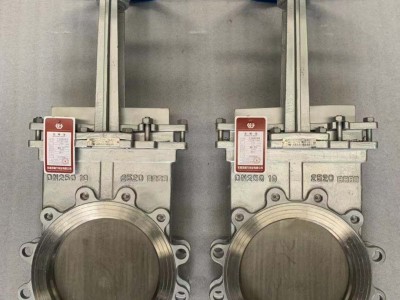

PZ73X-16P手动插板阀/PZ73Y-16P手动插板阀结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ73X-16P手动插板阀执行标准：
设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92
PZ73X-16P手动插板阀性能参数：
|
公称压力
|
PN
|
|
壳体试验
|
1.5 Mpa
|
|
密封试验
|
1.1 Mpa
|
|
工作温度
|
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
|
|
适用介质
|
糖浆、纸浆、污水、煤浆、灰、渣水混合物
|
PZ73X-16P手动插板阀零件材质：
|
阀体、上盖
|
碳钢、不锈钢
|
|
阀板
|
不锈钢
|
|
阀杆
|
不锈钢
|
|
密封圈
|
橡胶、四氟、不锈钢、硬质合金
|
PZ73X-16P手动插板阀外形及连接尺寸：
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W（Kg）
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
285
|
4-M16
|
180
|
8
|
|
65
|
46
|
180
|
145
|
120
|
298
|
4-M16
|
180
|
10
|
|
|
80
|
46
|
195
|
160
|
135
|
315
|
4-M16
|
220
|
12
|
|
|
100
|
52
|
215
|
180
|
155
|
365
|
8-M16
|
220
|
14
|
|
|
125
|
56
|
245
|
210
|
185
|
400
|
8-M16
|
230
|
22
|
|
|
150
|
56
|
280
|
240
|
210
|
475
|
8-M20
|
280
|
29
|
|
|
200
|
60
|
335
|
295
|
265
|
540
|
8-M20
|
360
|
38
|
|
|
250
|
68
|
390
|
350
|
320
|
630
|
12-M20
|
360
|
66
|
|
|
300
|
78
|
440
|
400
|
368
|
780
|
12-M20
|
400
|
100
|
|
|
350
|
78
|
500
|
460
|
428
|
885
|
16-M20
|
400
|
119
|
|
|
400
|
102
|
565
|
515
|
482
|
990
|
16-M22
|
400
|
195
|
|
|
450
|
114
|
615
|
565
|
532
|
1100
|
20-M22
|
530
|
285
|
|
|
500
|
127
|
670
|
620
|
585
|
1200
|
20-M22
|
530
|
389
|
|
|
600
|
154
|
780
|
725
|
685
|
1450
|
20-M27
|
600
|
529
|
|
|
700
|
165
|
895
|
840
|
800
|
1700
|
24-M27
|
600
|
790
|
|
|
800
|
190
|
1010
|
950
|
898
|
2000
|
24-M30
|
680
|
850
|
|
|
900
|
203
|
1110
|
1050
|
1005
|
2300
|
28-M30
|
680
|
900
|
|
|
1000
|
216
|
1220
|
1160
|
1115
|
2500
|
28-M30
|
700
|
1050
|
|
|
1200
|
254
|
1450
|
1380
|
1325
|
2800
|
32-M36
|
800
|
1300
|
|
|
1.6
|
50
|
43
|
160
|
125
|
99
|
285
|
4-M16
|
180
|
8.5
|
|
65
|
46
|
185
|
145
|
120
|
295
|
4-M16
|
180
|
10.7
|
|
|
80
|
46
|
200
|
160
|
135
|
315
|
8-M16
|
220
|
13
|
|
|
100
|
52
|
220
|
180
|
155
|
365
|
8-M16
|
220
|
15
|
|
|
125
|
56
|
250
|
210
|
185
|
400
|
8-M16
|
230
|
23.5
|
|
|
150
|
56
|
285
|
240
|
210
|
475
|
8-M20
|
280
|
31
|
|
|
200
|
60
|
340
|
295
|
265
|
540
|
12-M20
|
360
|
40.7
|
|
|
250
|
68
|
405
|
355
|
310
|
630
|
12-M22
|
360
|
70
|
|
|
300
|
78
|
460
|
410
|
375
|
780
|
12-M22
|
400
|
107
|
|
|
350
|
78
|
520
|
470
|
435
|
885
|
16-M22
|
400
|
129
|
|
|
400
|
102
|
580
|
525
|
485
|
990
|
16-M27
|
400
|
215
|
|
|
450
|
114
|
640
|
585
|
545
|
1100
|
20-M27
|
530
|
305
|
|
|
500
|
127
|
715
|
650
|
609
|
1200
|
20-M30
|
530
|
410
|
|
|
600
|
154
|
840
|
770
|
720
|
1450
|
20-M36
|
600
|
550
|
