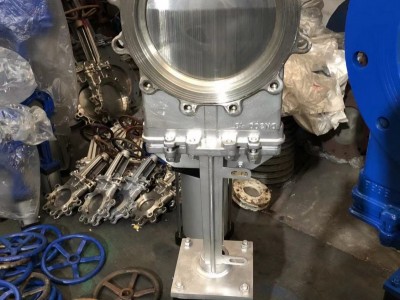

点击图片查看原图
结构紧凑、耐磨，泄漏量小，具有操作简便、动作灵活、省力等特点，可以在高温、高粉尘、强磁的环境下正常工作。普遍适用于建材、冶金、化工、电工等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。手动插板阀通常于卸料器配套使用，手动螺旋刀闸阀的直径与卸料器进料口配套，有方形和圆形两种。
对夹式气动插板阀就是在手动插板阀基础上加一个气动执行器,从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。
具有启闭速度快、设计合理、结构紧凑、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-29-180℃情况下正常工作。
对夹式气动插板阀主要性能规范：
|
公称压力（MPa)
|
壳体试验（MPa)
|
密封试验（MPa)
|
工作温度
|
适用介质
|
|
1.0
1.6 |
1.5
2.4 |
1.1
1.8 |
≤100℃
≤425℃ |
纸浆、污水、煤浆、灰、渣水混和物
|
对夹式气动插板阀主要零部件材质：
|
体、盖
|
闸板
|
阀杆
|
密封面
|
|
不锈钢、碳钢
|
不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
对夹式气动插板阀主要外形及连接尺寸(mm)：PZ643H、PZ643X、PZ643Y
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
|
50
|
43
|
90
|
110
|
335
|
4-M12
|
1.0
|
50
|
50
|
100
|
125
|
335
|
4-M16
|
|
65
|
46
|
110
|
130
|
363
|
4-M12
|
65
|
50
|
120
|
145
|
363
|
4-M16
|
||
|
80
|
46
|
125
|
150
|
395
|
4-M16
|
80
|
50
|
135
|
160
|
395
|
4-M16
|
||
|
100
|
52
|
145
|
170
|
465
|
4-M16
|
100
|
50
|
155
|
180
|
465
|
8-M16
|
||
|
125
|
56
|
175
|
200
|
530
|
8-M16
|
125
|
50
|
185
|
210
|
530
|
8-M16
|
||
|
150
|
56
|
200
|
225
|
630
|
8-M16
|
150
|
60
|
210
|
240
|
630
|
8-M20
|
||
|
200
|
60
|
255
|
280
|
750
|
8-M16
|
200
|
60
|
265
|
295
|
750
|
8-M20
|
||
|
250
|
68
|
310
|
335
|
900
|
12-M16
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
||
|
300
|
78
|
362
|
395
|
1120
|
12-M20
|
300
|
80
|
368
|
400
|
1120
|
12-M20
|
||
|
350
|
78
|
412
|
445
|
1260
|
12-M20
|
350
|
90
|
428
|
460
|
1260
|
16-M20
|
||
|
400
|
102
|
462
|
495
|
1450
|
16-M20
|
400
|
100
|
482
|
515
|
1450
|
16-M22
|
||
|
450
|
114
|
518
|
550
|
1600
|
16-M20
|
450
|
120
|
532
|
565
|
1600
|
20-M22
|
||
|
500
|
127
|
568
|
600
|
1800
|
16-M20
|
500
|
130
|
585
|
620
|
1800
|
20-M22
|
||
|
600
|
154
|
670
|
705
|
2300
|
20-M22
|
600
|
140
|
685
|
725
|
2300
|
20-M27
|
