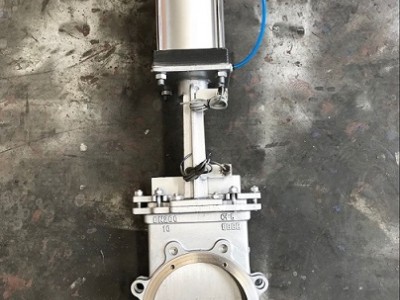

气动高温闸板阀、耐高温闸板门又叫气动双相钢高温闸阀，可以采用手动/电动，加装散热片以免开关操作高温伤人或者执行器，凸耳对夹式连接，明杆平行式刚性单闸板，阀体材质选用2520高温双相钢可以耐高温1100℃，阀座密封面为本体密封，公称压力 PN10~16，适用于高温物料的控制，在循高温灰渣阀环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工、制药等行业制粉系统中控制输送量的耐高温理想阀门.
用途:
采矿、钢铁工业——用于煤炭、滤渣浆
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水
造纸工业——用于任何浓度纸浆、料水混合物
电站除灰--用于灰渣浆液等专业管道系统
气动高温闸板阀、耐高温闸板门特点:
在1100℃左右高温下工作，无需任何冷却装置，且不变形的特点，同时闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用离合金材料，尤其是锅炉排灰渣系统中*的阀门。
执行标准:
设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92
气动高温闸板阀、耐高温闸板门性能参数:
|
性能参数 |
||||
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
1 |
1.5 |
1.1 |
≤1000℃ |
锅炉输灰、渣系统 |
|
1.6 |
2.4 |
1.8 |
≤1000℃ |
|
零件材料:
|
零部件材质 |
||||
|
气动执行器 |
阀体、阀板 |
支架 |
阀杆 |
密封面 |
|
铝合金 |
2520双相钢 |
2520双相钢 |
2520双相钢 |
2520双相钢 |
气动高温闸板阀、耐高温闸板门主要外形及连接尺寸(mm)：
MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
330
4-M16
180
65
46
180
145
120
360
4-M16
180
80
46
195
160
135
390
4-M16
220
100
52
215
180
155
440
8-M16
220
125
56
245
210
185
510
8-M16
230
150
56
280
240
210
600
8-M20
280
200
60
335
295
265
700
8-M20
360
250
68
390
350
320
840
12-M20
360
300
78
440
400
368
960
12-M20
400
350
78
500
460
428
1110
16-M20
400
400
102
565
515
482
1250
16-M22
400
450
114
615
565
532
1380
20-M22
530
500
127
670
620
585
1530
20-M22
530
600
154
780
725
685
1800
20-M27
600
气动高温闸板阀、耐高温闸板门安装注意事项:
1.闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
8.阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格
