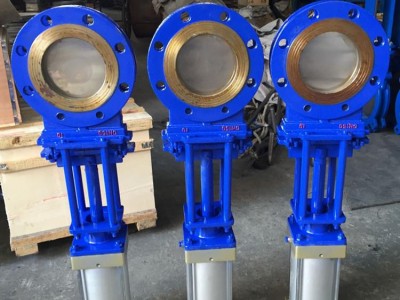

PZ673F-10C气动刀型闸阀，对夹式刀闸阀产品特征：
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
4、其结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
6、此耐磨刀闸阀主要特点是通径全橡胶密封阀座，具有很强抗磨损特性和全通径流通性。特别适合于碱厂、旋流器配套阀及那些要求阀门耐磨的工矿管道上使用。
PZ673F-10C气动刀型闸阀产品基本应用范围：
1、采矿、钢铁工业：用于煤浆、滤碴浆等。
2、净化装置：用于废水、泥浆、污物及带有悬浮物的澄清水。
3、造纸工业：用于任何浓度纸浆、料水混合物。
4、制糖工业：用于甜菜洗涤、糖浆、榨汁、果汁等。
5、食品工业：用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
6、电站除灰：用于灰渣浆。PZ73H型手动刀闸阀采用对夹连接采用刀型闸板结构，也叫做刀型闸阀。安装距离短、重量轻适合长纤维、颗粒性介质。这种耐磨刀闸阀广泛应用于各种工业领域，特别是采矿、钢铁工业--用于煤炭、滤渣浆，净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水，造纸工业--用于任何浓度纸浆、料水混合物，电站除灰--用于灰渣浆液等专业管道系统。
PZ673F-10C气动刀型闸阀产品特点
1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时，同时将密封面上的粘物给刮除，自动清除了杂物；
2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质，防止了腐蚀破坏，使用寿命长；
3、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
PZ673F-10C气动刀型闸阀主要性能参数
型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
PZ673H-10C~16C
10~16
1.0~1.6
≤ 100
纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P
PZ673F-10C气动刀型闸阀零部件材料】
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料
型号
材料
阀体
阀杆
密封面
填料
PZ673H-10C~16C
WCB
2Cr13
硬质合金、聚四氟乙烯
V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
PZ673Y-10P~16P
CF8 (304)
0Cr18Ni9 (304)
PZ673F-10C气动刀型闸阀外形及结构尺寸 (PN10)
PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
DN
L
D
D1
D2
H
z×M
50
43
160
125
100
285
4×M16
65
46
180
145
120
298
4×M16
80
46
195
160
135
315
4×M16
100
52
215
180
155
365
8×M16
125
56
245
210
185
400
8×M16
150
56
280
240
210
475
8×M20
200
60
335
295
265
540
8×M20
250
68
390
350
320
630
12×M20
300
78
440
400
368
780
12×M20
350
78
500
460
428
885
16×M20
400
102
565
515
482
990
16×M22
450
114
615
565
532
1100
20×M22
500
127
670
620
585
1200
20×M22
