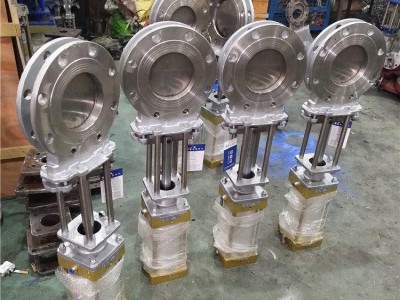

点击图片查看原图
PZ673F-10P气动刀闸阀，PZ673W-16P不锈钢刀型闸阀应用范围：
1、采矿、钢铁工业：用于煤浆、滤碴浆等。
2、净化装置：用于废水、泥浆、污物及带有悬浮物的澄清水。
3、造纸工业：用于任何浓度纸浆、料水混合物。
4、制糖工业：用于甜菜洗涤、糖浆、榨汁、果汁等。
5、食品工业：用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
6、电站除灰：用于灰渣浆。PZ73H型手动刀闸阀采用对夹连接采用刀型闸板结构，也叫做刀型闸阀。安装距离短、重量轻适合长纤维、颗粒性介质。这种耐磨刀闸阀广泛应用于各种工业领域，特别是采矿、钢铁工业--用于煤炭、滤渣浆，净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水，造纸工业--用于任何浓度纸浆、料水混合物，电站除灰--用于灰渣浆液等专业管道系统。
PZ673F-10P气动刀闸阀，不锈钢刀型闸阀产品特点
1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时，同时将密封面上的粘物给刮除，自动清除了杂物；
2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质，防止了腐蚀破坏，使用寿命长；
3、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
PZ673F-10P气动刀闸阀，不锈钢刀型闸阀执行标准
设计规范：GB/12234 DIN3356
法兰连接：ANSI Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
试验与检验：GB/T 13927 DIN3230 API598
PZ673F-10P气动刀闸阀，不锈钢刀型闸阀性能参数
|
基本型号 |
PZ73H |
PZ73Y |
PZ73F |
|||
|
工作压力（MPa） |
1.6~2.5 Calss150 |
|||||
|
口径(mm) |
DN50-DN2000 2″-80″ |
|||||
|
适用介质 |
水、油、气、醋酸类、硝酸类等其他介质 |
|||||
|
可选材料 |
阀体 |
WCB CF8 CF8M CF3 CF3M |
||||
|
闸板 |
WCB CF8 CF8M CF3 CF3M |
|||||
|
阀杆 |
WCB CF8 CF8M CF3 CF3M |
|||||
|
密封面 |
不锈钢 司太立合金 碳化钨 PTFE |
|||||
|
填料 |
柔性石墨 PTFE |
|||||
|
PZ673F-10P气动刀闸阀，不锈钢刀型闸阀主要性能参数 |
|
|||||
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
|
|
PZ673H-10C~16C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
|
|
PZ673F-10P~16P |
|
|||||
|
PZ673Y-10P~16P |
|
|||||
PZ673F-10P气动刀闸阀，不锈钢刀型闸阀产品零部件材料
|
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料 |
|
||||
|
型号 |
材料 |
|
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
|
PZ673H-10C~16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
|
PZ673F-10P~16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
||
|
PZ673Y-10P~16P |
CF8 (304) |
0Cr18Ni9 (304) |
|
||
PZ673F-10P气动刀闸阀，不锈钢刀型闸阀外形及结构尺寸 (PN10)】
|
PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm) |
||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
