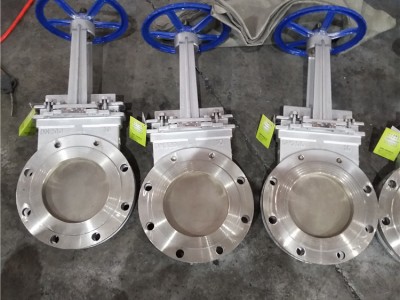

PZ73X/H-10P不锈钢手动闸板阀、手动不锈钢插板阀，耐磨插板门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食。动螺旋闸阀通常于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。
手动插板阀安装于有压力的各种粉粒体物料管道上起开通及关断的作用。其zui大使用压力可达1MPa.手动插板阀具有,密封性好无内外漏的特点,易磨损的部位采用耐磨材料制成.同时阀门的结构充分考虑了粉粒体物料的特点,使阀门很少出现被物料卡住阀板不能滑动的现象
用途：
该闸阀广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的理想设备。
特点：
该闸阀结构简单，重量轻，操作灵活，装拆方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长；丝杆及螺母采用了软防护罩结构，不受外界粉尘影响。
不锈钢手动闸板阀、手动不锈钢插板阀阀工作原理：
该闸门主要由框架、丝杆螺母、手轮、闸板组成，手轮(链轮)转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。
主要技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封
配套附件：1、安装法兰
不锈钢手动闸板阀、手动不锈钢插板阀主要性能规范
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0
1.5
1.1
≤100℃
纸浆、污水、煤浆、灰、渣水混和物
阀体、压盖
闸板
阀杆
密封面
不锈钢
不锈钢
不锈钢
不锈钢
MPa
DN
L
D
D1
D2
H
N-M
D0
1.0
50
50
160
125
100
330
4-M16
180
65
50
180
145
120
360
4-M16
180
80
50
195
160
135
390
4-M16
220
100
50
215
180
155
440
8-M16
220
125
50
245
210
185
510
8-M16
230
150
60
280
240
210
600
8-M20
280
200
60
335
295
265
700
8-M20
360
250
70
390
350
320
840
12-M20
360
300
80
440
400
368
960
12-M20
400
350
90
500
460
428
1110
16-M20
400
400
100
565
515
482
1250
16-M22
400
450
114
615
565
532
1380
20-M22
530
500
127
670
620
585
1530
20-M22
530
1.6
2.4
1.8
≤100℃
不锈钢手动闸板阀、手动不锈钢插板阀主要零部件材质
不锈钢手动闸板阀、手动不锈钢插板阀主要外形及连接尺寸(mm)
