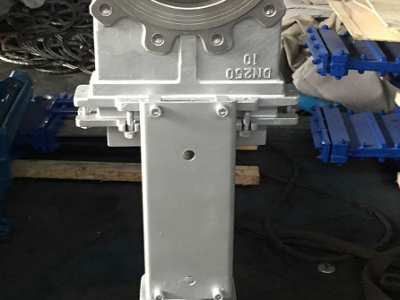

PZ673W-10P气动刀型闸阀，不锈钢对夹式刀闸阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
PZ673W-10P气动刀型闸阀应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
PZ673W-10P气动刀型闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
PZ673W-10P气动刀型闸阀主要性能规范
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ673W-10P气动刀型闸阀主要零部件材质
|
阀体、压盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
PZ673W-10P气动刀型闸阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
50 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
50 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
60 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
80 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
90 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
