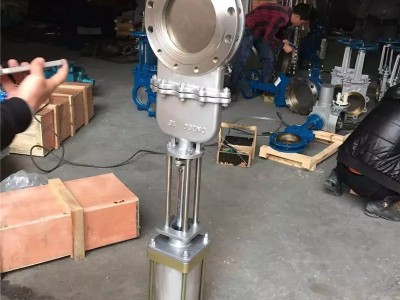

DMZ673X/H/F/W-10P/16P不锈钢气动暗板刀型闸阀是闸阀的新品种 ，体积小，重量轻，轻型节材，是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。
刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。
此种刀形闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。
不锈钢气动暗板刀型闸阀主要性能规范
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|---|---|---|---|---|
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
不锈钢气动暗板刀型闸阀主要零部件材质
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
|---|---|---|---|
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
不锈钢气动暗板刀型闸阀主要外形及连接尺寸(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 4-M16 | 180 | |
| 65 | 46 | 180 | 145 | 120 | 4-M16 | 180 | ||
| 80 | 46 | 195 | 160 | 135 | 4-M16 | 220 | ||
| 100 | 52 | 215 | 180 | 155 | 8-M16 | 220 | ||
| 125 | 56 | 245 | 210 | 185 | 8-M16 | 230 | ||
| 150 | 56 | 280 | 240 | 210 | 8-M20 | 280 | ||
| 200 | 60 | 335 | 295 | 265 | 8-M20 | 360 | ||
| 250 | 68 | 390 | 350 | 320 | 12-M20 | 360 | ||
| 300 | 78 | 440 | 400 | 368 | 12-M20 | 400 | ||
| 350 | 78 | 500 | 460 | 428 | 16-M20 | 400 | ||
| 400 | 102 | 565 | 515 | 482 | 16-M22 | 400 | ||
| 450 | 114 | 615 | 565 | 532 | 20-M22 | 530 | ||
| 500 | 127 | 670 | 620 | 585 | 20-M22 | 530 | ||
| 600 | 154 | 780 | 725 | 685 | 20-M27 | 600 | ||
| 700 | 165 | 895 | 840 | 800 | 24-M27 | 600 | ||
| 800 | 190 | 1010 | 950 | 898 | 24-M30 | 680 |
