电动插板阀通常于卸料器配套使用，插板阀的直径与卸料器进料口配套，有方形和圆形两种. 电动插板阀原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作

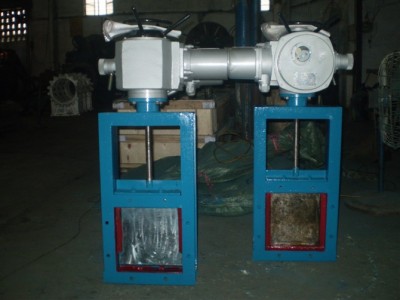

电动方口插板阀|电动圆口插板门1. 必须是电工安装
2. 本设备安装使用时，一定要注意接电顺序，（按电源控制盒绿键时，为插板阀打开，按黑键时为插板阀关闭，按红键随时停机，无论打开或半闭用手按对应定位开关必须停止，如果不停，请调整接线）
3. 定期为设备丝杠、杠母、链条加注润滑油
电动方口插板阀、电动圆口插板门是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。电动插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。该闸门配备电动、气动、电液动推杆作为驱动装置，是控制流量大小，切断迅速的理想设备。插板阀结构紧凑、耐磨，泄漏量小，具有操作简便、动作灵活、省力等特点，可以在高温、高粉尘、强磁的环境下正常工作。
电动插板阀公称压力：0.05Mpa适用温度：≤600℃适用介质：晶粒、颗粒、粉状物料等。口径：DN200～800，200×200～800×800我公司集多年使用插板阀的经验*具创新的设计，
电动方口插板阀、电动圆口插板门连接尺寸
| 类别 | A×A | B×B | C×C | L | H | n-d | 重量 |
| 单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
| 250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
| 300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
| 400×400 | 456×456 | 496×496 | 1400 | 100 | 12-Φ14 | 114 | |
| 450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
| 500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
| 双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
| 700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
| 800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
| 900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
| 1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
| 说明 | LMD-单向 | I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮 链条节数M=0.105X-113（X是丝杆中心离地面度度） |
||||
