气动刀型插板阀

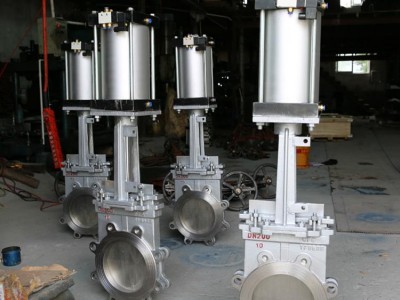

PZ673X/H/Y-10c/16P气动刀型插板阀，耐磨插板闸阀产品说明
      气动刀型闸阀、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。

气动刀型插板阀安装维护：

1  气动刀型闸阀、PZ673F、PZ1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓,要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.气动刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

气动刀型插板阀驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。主要采用优质合金钢焊接具有体积小、重量轻、耐磨、寿命长,阻小流通截面大、启闭灵活.本阀广泛用于冶金、建材、石化、轻工等行业管道中,对气体、半流体、含粉尘气体等介质流量进行启闭、自动调节或远距离控制.

【气动刀型插板阀零件材料及连接尺寸】

橡胶牌号取决于介质性质和适用温度。阀板材质牌号取决于介质性质。

【气动刀型插板阀外形及连接尺寸】
