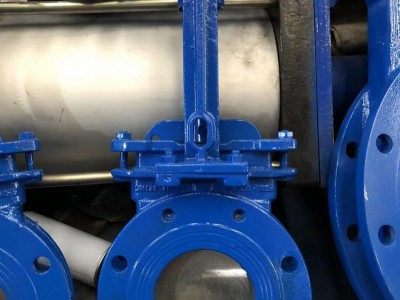

点击图片查看原图
PZ73H-10C手动插板阀用于除灰，粉煤灰，水泥造纸，污水环保等各类别产业中各项粉粒体及浆类体
产品特点:
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可***防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有“闸刀”的功能，能闸断介质中各类杂物
PZ73H-10C手动插板阀性能规范| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ73H-10C手动插板阀主要零部件材质
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ73H-10C手动插板阀主要外形及连接尺寸(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 | |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | ||
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | ||
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | ||
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | ||
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | ||
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | ||
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | ||
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | ||
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | ||
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | ||
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | ||
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | ||
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 |
