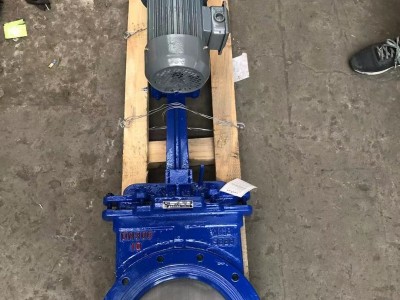

耐磨电控液动浆液阀

耐磨电控液动浆液阀ZM273DX-10结构形式及特征

a、阀体结构形式及密封方式

    　　　我公司新研制的浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构，克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形，介质外泄等缺点。闸板采用刀形结构，解决了灰浆沉淀密封槽内，阀门关闭不严，外泄漏等问题。

b、驱动装置分手动操作和电液动操作两种

    　　手动装置：操作简单，适用于力矩较小阀门。

    　　电液动装置：适用于力矩较大，力和速度可调，可任意任置锁定的阀门装置。

耐磨电控液动浆液阀适用介质：

    采矿、钢铁工业——用于煤浆、滤碴浆等。

    净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

    造纸工业——用于任何浓度纸浆、料水混合物。

    制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

    食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。

    电站除灰——用于灰渣浆。

耐磨电控液动浆液阀产品特点

    1，机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
    2，无级调力，运行平稳，冲击力小，适用于较高压力场合。
    3，节能，液压传动效率高达80%
    4，阀门整体结构紧凑，体积小，无需液压泵站。
    5，可控制任意阀位并可锁定。

耐磨电控液动浆液阀执行标准：

    设计制造: JB/T8691-1998
    结构长度: GB/T15188.2-94
    法兰连接: GB/T9113.1-2000 JB/T79-94
    试验与验收 : GB/T13927-92

耐磨电控液动浆液阀性能参数：

    公称压力 PN
    壳体试验 1.5 Mpa
    密封试验 1.1 Mpa
    工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
    适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物

耐磨电控液动浆液阀零件材质：

    阀体、上盖 碳钢、不锈钢
    阀板 不锈钢
    阀杆 不锈钢
    密封圈 橡胶、四氟、不锈钢、硬质合金

耐磨电控液动浆液阀主要外形及连接尺寸mm

公称通径DN 结构长度L D1 D2 H L0 D0 n-M
0.6 1.0.
50 48 48 100 125 300 400 250 4-M16
65 48 48 120 145 310 400 250 4-M16
80 50 50 135 160 330 400 250 4-M16
100 50 50 155 180 380 400 250 8-M16
125 50 50 185 210 440 400 250 8-M16
150 60 60 210 240 500 400 250 8-M20
200 60 60 265 295 580 400 250 8-M20
250 70 70 320 350 670 420 300 12-M20
300 70 80 368 400 820 420 300 12-M20
350 80 90 428 460 900 420 300 16-M20
400 90 120 482 515 1020 420 300 16-M22
450 90 120 532 565 1150 420 300 20-M22
500 90 130 585 620 1250 420 300 20-M22
600 140 140 685 725 1500 420 300 20-M27
700 140 140 800 840 1750 420 300 24-M27
