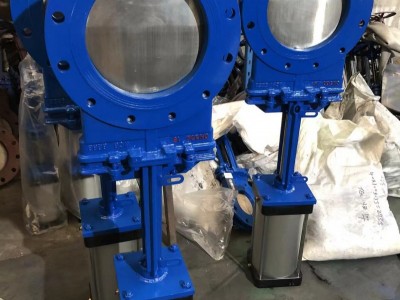

Z673Y-10C气动刀型闸阀

点击图片查看原图

公司基本资料信息

详细说明

Z673Y-10C气动刀型闸阀， Z673X-10C、Z673H、Z673Y气动刀型闸阀、对夹式气动刀闸阀，耐磨不锈钢刀型阀的使用范围为：

1.采矿、洗洗煤、钢铁工业--用于洗洗煤管道、滤渣浆管道等、排灰管道；

2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水；

3.造纸工业--用于任何浓度纸浆、料水混合物；

4.电站除灰--用于灰渣浆液。

十二、150以上口径，采用全封闭结构，更能有效开启和防止泄漏。

十三、氟橡胶密封面能达到密封效果,提高使用温度。

十四、橡胶密封面直接硫化在阀体内,不会脱落。

Z673Y-10C气动刀型闸阀安装及使用说明

1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部）。

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。

4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用,每月至少润滑一次。

Z673Y-10C气动刀型闸阀主要性能规范

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

Z673Y-10C气动刀型闸阀主要零部件材质：

体、盖	闸板	阀杆	密封面
不锈钢、碳钢	不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

Z673Y-10C气动刀型闸阀主要外形及连接尺寸(mm):
