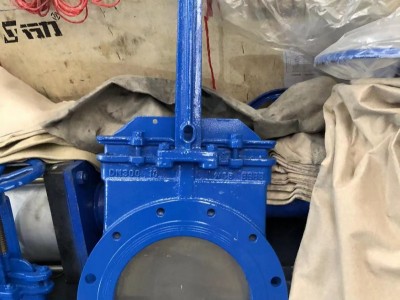

PZ73X/H/Y-10P手动闸板阀，手动不锈钢闸板阀概述：
超短结构长度，节省材料，可使管路系统整体重量大大减轻。此类闸阀占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
手动闸板阀，手动不锈钢闸板阀产品特点：
超短结构长度，节省材料，可使管路系统整体重量大大减轻。
占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
手动闸板阀，手动不锈钢闸板阀主要性能规范
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|---|---|---|---|---|
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
手动闸板阀，手动不锈钢闸板阀主要零部件材质
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
|---|---|---|---|
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
手动闸板阀，手动不锈钢闸板阀主要外形及连接尺寸(mm)：
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
|
0.6 MPa |
50 | 48 | 90 | 110 | 325 | 4-M12 |
1.0 MPa |
50 | 48 | 100 | 125 | 325 | 4-M16 |
| 65 | 48 | 110 | 130 | 340 | 4-M12 | 65 | 48 | 120 | 145 | 340 | 4-M16 | ||
| 80 | 51 | 125 | 150 | 355 | 4-M16 | 80 | 51 | 135 | 160 | 355 | 4-M16 | ||
| 100 | 51 | 145 | 170 | 405 | 4-M16 | 100 | 51 | 155 | 180 | 405 | 8-M16 | ||
| 125 | 57 | 175 | 200 | 440 | 8-M16 | 125 | 57 | 185 | 210 | 440 | 8-M16 | ||
| 150 | 57 | 200 | 225 | 520 | 8-M16 | 150 | 57 | 210 | 240 | 520 | 8-M20 | ||
| 200 | 70 | 255 | 280 | 580 | 8-M16 | 200 | 70 | 265 | 295 | 580 | 8-M20 | ||
| 250 | 70 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 | ||
| 300 | 76 | 362 | 395 | 820 | 12-M20 | 300 | 76 | 368 | 400 | 820 | 12-M20 | ||
| 350 | 76 | 412 | 445 | 925 | 12-M20 | 350 | 76 | 428 | 460 | 925 | 16-M20 | ||
| 400 | 89 | 462 | 495 | 1030 | 16-M20 | 400 | 89 | 482 | 515 | 1030 | 16-M22 |
