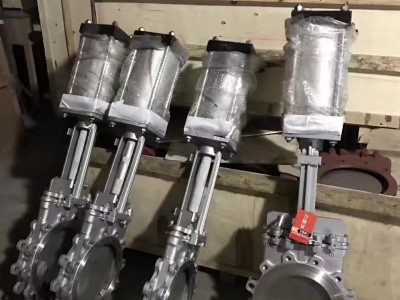

PZ673H/X/Y-10P气动不锈钢插板门结构紧凑、耐磨，泄漏量小，具有操作简便、动作灵活、省力等特点，可以在高温、高粉尘、强磁的环境下正常工作。普遍适用于建材、冶金、化工、电工等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。手动插板阀通常于卸料器配套使用，手动螺旋刀闸阀的直径与卸料器进料口配套，有方形和圆形两种。
气动不锈钢插板门具有启闭速度快、设计合理、结构紧凑、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-29-180℃情况下正常工作。
气动不锈钢插板门主要性能规范：
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤425℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
气动不锈钢插板门主要零部件材质：
| 体、盖 | 闸板 | 阀杆 | 密封面 |
| 不锈钢、碳钢 | 不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
气动不锈钢插板门主要外形及连接尺寸(mm)：PZ643H、PZ643X、PZ643Y
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
43 |
90 |
110 |
335 |
4-M12 |
1.0 |
50 |
50 |
100 |
125 |
335 |
4-M16 |
|
65 |
46 |
110 |
130 |
363 |
4-M12 |
65 |
50 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
46 |
125 |
150 |
395 |
4-M16 |
80 |
50 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
52 |
145 |
170 |
465 |
4-M16 |
100 |
50 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
56 |
175 |
200 |
530 |
8-M16 |
125 |
50 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
56 |
200 |
225 |
630 |
8-M16 |
150 |
60 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
200 |
60 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
68 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
78 |
362 |
395 |
1120 |
12-M20 |
300 |
80 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
78 |
412 |
445 |
1260 |
12-M20 |
350 |
90 |
428 |
460 |
1260 |
16-M20 |
