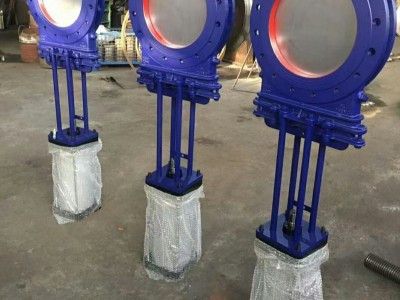

PZ673H/X/Y-10C/16P气动对夹式插板阀，耐磨插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。结构特点结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
气动对夹式插板阀性能参数
气动对夹式插板阀零部件材料
气动对夹式插板阀外形及结构尺寸 (PN10) (mm)
型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
PZ673H-10C~16C
10~16
1.0~1.6
≤ 100
纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P
型号
材料
阀体
阀杆
密封面
填料
PZ673H-10C~16C
WCB
2Cr13
硬质合金、聚四氟乙烯
V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
PZ673Y-10P~16P
CF8 (304)
0Cr18Ni9 (304)
DN
L
D
D1
D2
H
z×M
50
43
160
125
100
285
4×M16
65
46
180
145
120
298
4×M16
80
46
195
160
135
315
4×M16
100
52
215
180
155
365
8×M16
125
56
245
210
185
400
8×M16
150
56
280
240
210
475
8×M20
200
60
335
295
265
540
8×M20
250
68
390
350
320
630
12×M20
300
78
440
400
368
780
12×M20
350
78
500
460
428
885
16×M20
400
102
565
515
482
990
16×M22
450
114
615
565
532
1100
20×M22
500
127
670
620
585
1200
20×M22
600
154
780
725
685
1450
20×M27
