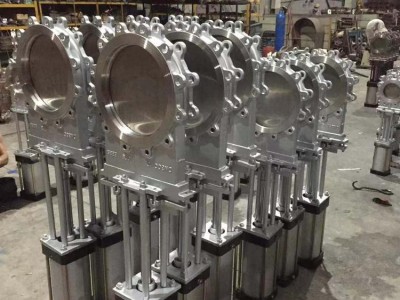

PZ673Y-10P气动插板阀，对夹式气动插板门，不锈钢插板阀用于制浆、造纸、煤粉矿浆、泥浆等生产过程。它以压缩空气为动力流，接受集散控制系统，PLC可编程控制器，切换开关、行程开关量信号，通过二位五通电磁阀，实现对阀门快速的开或关二位控制。特别适用于高粘度和带有纤维介质的快速切断。
PZ673Y-10P气动插板阀产品参数：
工作温度：-20℃～+180℃
电磁阀电源电压：（1）24DC（2）220VAC
气源压力：Mpa:0.4～0.6
密封形式：硬密封或聚四氟乙稀软密封
阀体材质：304，铸钢，316,310S
作用方式：气开式，气关式
连接方式：对夹式
PZ673Y-10P气动插板阀安装使用：
1、安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2、各连接部位螺栓，要求均匀拧紧；
3、检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4、用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求致性；
5、用户在安装阀门时，必须预留阀门驱动的必要空间；
6、驱动装置的接线须按线路图进行；
7、刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
PZ673Y-10P气动插板阀外形及结构尺寸 (mm)】
| DN | L | D | D1 | D2 | H | z×M |
|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 100 | 285 | 4×M16 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4×M16 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4×M16 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8×M16 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8×M16 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8×M20 |
| 200 | 60 | 335 | 295 | 265 | 540 | 8×M20 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12×M20 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12×M20 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16×M20 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16×M22 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20×M22 |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24×M30 |
