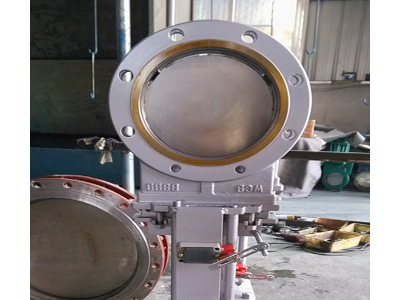

PZ673H-10P气动法兰刀闸阀主要概述：
具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-550℃情况下正常工作。
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物
刀闸阀适用于一般石化等食品业，水泥造纸，环保等各类别产业中各项粉粒体及浆类流体.刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
PZ673H-10P气动法兰刀闸阀产品特点 ：
PZ673H-10P气动法兰刀闸阀主要性能参数：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ673H |
10、16 |
1.0、1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ673F/X |
||||
|
PZ673Y |
PZ673H-10P气动法兰刀闸阀主要零件材料：
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
PZ673X/F/H/Y |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
PZ673X/F/H/Y |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ673X/F/H/Y |
CF8 (304) |
0Cr18Ni9 (304) |
||
PZ673H-10P气动法兰刀闸阀主要外形尺寸：
|
通径 |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
||||||||||||
|
DN |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
|
50 |
50 |
90 |
110 |
335 |
4-M12 |
50 |
100 |
125 |
335 |
4-M16 |
60 |
100 |
125 |
335 |
4-M16 |
|
65 |
50 |
110 |
130 |
363 |
4-M12 |
50 |
120 |
145 |
363 |
4-M16 |
60 |
120 |
145 |
363 |
4-M16 |
|
80 |
50 |
125 |
150 |
395 |
4-M16 |
50 |
135 |
160 |
395 |
4-M16 |
60 |
135 |
160 |
395 |
8-M16 |
|
100 |
55 |
145 |
170 |
465 |
4-M16 |
55 |
155 |
180 |
465 |
8-M16 |
60 |
155 |
180 |
480 |
8-M16 |
|
125 |
55 |
175 |
200 |
530 |
8-M16 |
55 |
185 |
210 |
530 |
8-M16 |
60 |
185 |
210 |
540 |
8-M16 |
|
150 |
60 |
200 |
225 |
630 |
8-M16 |
60 |
210 |
240 |
630 |
8-M20 |
70 |
210 |
240 |
645 |
8-M20 |
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
60 |
265 |
295 |
750 |
8-M20 |
80 |
265 |
295 |
770 |
12-M20 |
|
250 |
80 |
310 |
335 |
900 |
12-M16 |
80 |
320 |
350 |
900 |
12-M20 |
86 |
320 |
355 |
920 |
12-M22 |
|
300 |
90 |
362 |
395 |
1120 |
12-M20 |
90 |
368 |
400 |
1120 |
12-M20 |
92 |
375 |
410 |
1150 |
12-M22 |
|
350 |
100 |
412 |
445 |
1260 |
12-M20 |
100 |
428 |
460 |
1260 |
16-M20 |
100 |
435 |
470 |
1300 |
16-M22 |
|
400 |
100 |
462 |
495 |
1450 |
16-M20 |
100 |
482 |
520 |
1450 |
16-M22 |
100 |
485 |
525 |
1500 |
16-M27 |
|
450 |
120 |
518 |
550 |
1600 |
16-M20 |
120 |
532 |
565 |
1600 |
20-M22 |
120 |
545 |
585 |
1650 |
20-M27 |
