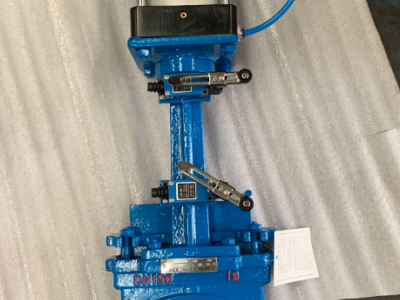

PZ673H/Y/W-10C气动耐磨排渣阀，耐磨刀型排渣阀可选附件
1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、电/气阀门定位器（调节型用）。
气动耐磨排渣阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
气动耐磨排渣阀特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
气动耐磨排渣阀主要性能规范
|
公称压力（MPa)
|
壳体试验（MPa)
|
密封试验（MPa)
|
工作温度
|
适用介质
|
|
1.0
1.6 |
1.5
2.4 |
1.1
1.8 |
≤100℃
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物
|
气动耐磨排渣阀主要零部件材质
|
体、盖
|
闸阀
|
阀杆
|
密封面
|
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
气动耐磨排渣阀主要外形及连接尺寸(mm)
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W(Kg)
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
|
65
|
46
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
||
|
80
|
46
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
|
|
100
|
52
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
|
125
|
56
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
|
150
|
56
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
||
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
||
|
250
|
68
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
||
|
300
|
78
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
||
|
350
|
78
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
||
|
400
|
102
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
||
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
||
|
500
|
127
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
||
|
600
|
154
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
||
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
||
|
800
|
190
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
||
|
900
|
203
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
||
|
1000
|
216
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
||
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
||
|
1.6
|
50
|
43
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
|
65
|
46
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
||
|
80
|
46
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
||
|
100
|
52
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
||
|
125
|
56
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
||
|
150
|
56
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
||
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
||
|
250
|
68
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
||
|
300
|
78
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
||
|
350
|
78
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
||
|
400
|
102
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
||
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
||
|
500
|
127
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
||
|
600
|
154
|
840
|
770
|
720
|
1800
|
20-M36
|
600
|
