35kv电容器组用避雷器:
HY5WR-51/134 ;  HY5WR-52.7/134 ;
HY5WR-53/134 ; HY5WR-54/134 ;
HY5WR-54/142 ;HY5WR-42/125  .

YH5WR-51/134 ;  YH5WR-52.7/134 ;
YH5WR-53/134 ; YH5WR-54/134 ;
YH5WR-54/142 ;  YH5WR-42/125  .

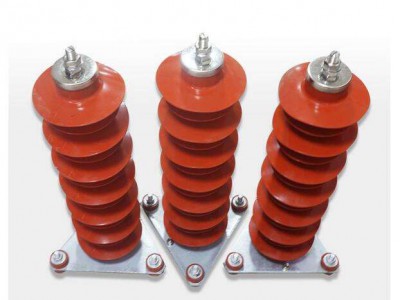

一、产品简介：
本产品的绝缘外套采用优质硅橡胶制成，硅橡胶具有良好的电绝缘性能、憎水性能及康老虎阿性能，外绝缘满足GB311.1《高压输变电设备的绝缘配合》。产品具有动作可靠、无工频续流、防污秽能力强、防爆性好、重量轻、运输方便、维护简便等优点，被广泛地用于发电、输变电、配电系统中。

产品型号说明
   YH 5 W  Z   51  /  134
    |   |   |   |    |   |    |
    |   |   |   |    |   |    |------ W 表示防污型
    |   |   |   |    |   |------------- 标称电流下的最大残压值（kV）
    |   |   |   |    |------------------- 避雷器的额定电压值（kV）
    |   |   |   |-------------------------- Z表示电站用R电容器组用T电气化铁路用S配电用等
    |   |   |-------------------------------- W表示无间隙、B表示并联间隙、C表示串联间隙
    |   |-------------------------------------- 避雷器的标称放电电流值（kA）
    |-------------------------------------------- Y表示避雷器、YH为复合外套避雷器

二、金属氧化物避雷器采用标准及使用条件
采用标准:GB11032-2010交流无间隙金属氧化物避雷器;JB/T8952交流系统用复合外套无间隙金属氧化物避雷器;IEC60099-4交流系统用无间隙金属氧化物避雷器.
避雷器的使用条件：
       环境温度－40～+40；
    海拔高度不超过2000m；
    电源频率不高于62Hz，不低于48Hz；
    最大风速不超过35m/s；
    地震烈度8度及以下地区；
    长期施加在避雷器上的工频电压应不超过避雷器的持续运行电压；
    太阳光的辐射强度为1.1kW/m2；
    超出正常运行条件，避雷器的使用由供需双方协商

三、金属氧化物避雷器的主要特点
1、保护特性优异
       金属氧化物避雷器是用来保护电力系统中各种电气设备免受过电压损坏的电气产品，由于金属氧化物电阻片具有十分良好的非线性伏安特性，在正常工作电压下仅有微安级的电流通过，因而可将金属氧化物避雷器设计为无间隙结构，这就使金属氧化物避雷器具备了尺寸小、重量轻、保护性能好的特征，当过电压侵入时，流过金属氧化物电阻片的电流速度迅速增大，同时限制了过电压的幅值，释放了过电压的能量，此后金属氧化物电阻片又恢复高阻状态，使电力系统正常工作。
2、通流能力大
    金属氧化物避雷器的通流能力表示避雷器具有吸收各种雷电过电压、操作过电压、能量的能力。本公司生产的金属氧化物避雷器的通流能力完全符合甚至高于国家标准的要求。4/10μs大电流冲击耐受能力、2ms方波通能量、线路放电等级、等指标均达到了国内领先水平。
3、工频耐受能力强
    电力系统中由于各种原因，如单相接地，长线电容效应以及甩负荷等，会引起工频电压的升高或产生幅值较高的暂态过电压，因此避雷器具有在一定时间内承受一定程度工频电压升高能力，这就是避雷器的工频过电压耐受时间特性。
4、耐污秽性能良好
    无间隙金属氧化物避雷器避具有较高的耐污秽性能，因为它无需考虑对间隙放电电压的影响，我公司现在批量生产的金属氧化物避雷器所用绝缘外套的最小爬电比距为：
    级 中等污秽地区：爬电比距20mm/kV
    级 重污秽地区： 爬电比距25mm/kV
    级 特重污秽地区：爬电比距31mm/kV



①安装前的检查：

1)避雷器额定电压与线路电压是否相同;

2)底盘的瓷盘有无裂纹，瓷件表面是否有裂纹、破损和闪络痕迹及掉釉现象。如有破损，其破损面应在0.5cm2以下，在不超过三处时可继续使用;

3)将避雷器向不同方向轻轻摇动，内部应无松动的响声;

4)检查瓷套与法兰连接处的胶合和密封情况是否良好。


②电气试验：

1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化;

2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时;新装和大修后的避雷器为9～11kV、16～19kV、27～30kV;运行中的避雷器为8～12kV、15～21kV、23～33kV;

3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。

③安装要求：

1)避雷器应垂直安装，倾斜不得大于15°。安装位置应尽可能接近保护设备，避雷器与3～10kV设备的电气距离，一般不大于15m，易于检查巡视的带电部分距地面若低于3m，应设遮栏;

2)避雷器的引线与母线、导线的接头，截面积不得小于规定值：3～10kV铜引线截面积不小于16mm2，铝引线截面不小于25mm2，35kV及以上按设计要求。并要求上下引线连接牢固，不得松动，各金属接触表面应清除氧化膜及油漆;

3)避雷器周围应有足够的空间，带电部分与邻相导线或金属构架的距离不得小于0.35m，底板对地不得小于2.5m，以免周围物体干扰避雷器的电位分布而降低间隙放电电压;35KV线路型避雷器现货厂家

4)高压避雷器的拉线绝缘子串必须牢固，其弹簧应适当调整，确保伸缩自由，弹簧盒内的螺帽不得松动，应有防护装置;同相各拉紧绝缘子串的拉力应均匀;

5)均压环应水平安装，不得歪斜，三相中心孔应保持一致;全部回路(从母线、线路到接地引线)不能迂回，应尽量短而直;

6)对35kV及以上的避雷器，接地回路应装设放电记录器，而放电记录器应密封良好，安装位置应与避雷器一致，以便于观察;

7)对不可互换的多节基本元件组成的避雷器，应严格按出厂编号、顺序进行叠装，避免不同避雷器的各节元件相互混淆和同一避雷器的各节元件的位置颠倒、错乱;

8)避雷器底座对地绝缘应良好，接地引下线与被保护设备的金属外壳应可靠连接，并与总接地装置相连。
