概述

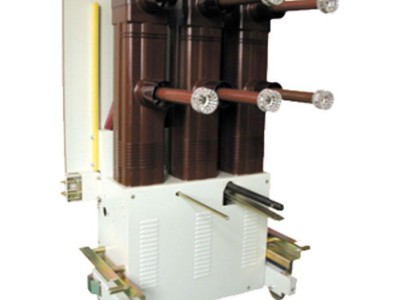

ZN85-40.5系列户内高压真空断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动机构在下面。使用权专用的3AV3弹簧操动机构，无需调整，动作稳定可靠。 真空灭弧室布置在封闭的绝缘筒内，提高了绝缘性能，并缩小了的整体尺寸。

产品技术参数高，开断能力强，动作可靠，性能稳定，寿命长，维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站作单母线系统电气设施的保护和控制之用，并适用于频繁操作的场所，也可用于切全电容器组等特殊场合。


手车式高压真空断路器直销/
结构和工作原理
     断路器的一次导电回路采用固体绝缘技术的固封极柱，该固封极柱通过先进的自动压力凝APG工艺将真空灭弧室和一次导电回路的其它零件直接固封在特种环氧树脂材料里，形成一个主导电回路模块。固封极柱安装端进行了内外双裙边的设计，该极柱具有大爬电比距、高机械强度、高零部件精度、零部件数量少、无需二次调整、搭接面少的特点。极柱电场分布均匀，避免了局部电场集中对有机绝缘的破坏。同时采用此种结构设计，可大大地筒化一次主导电回路的装配工艺，彻底避免了主导电回路连接螺栓由于运行中的振动而松动的问题，保证了主导电回路电联结的高可靠性，使断路器的一次主导电回路的实现免维护成为可能。


手车式高压真空断路器直销/
结构特点
1、断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动部分在下面。使用专用的弹簧操动机构，无需调整，动作稳定可靠。

2、三相导电回路的真空灭弧室布置在封闭的绝缘筒内，其绝缘筒采用机电性能可靠的环氧树脂材料并用成熟的真空浇注工艺而成。这样不仅使相同绝缘性能显著提高，而且使每相回路不受外界恶劣环境的影响,可以防止灰尘和异物进入主回路部分，并缩小了断路器的整体尺寸。

3、断路器采用美国Cutler-Hammar公司生产的WL-35855X真空灭弧室或采用国内zui新设计的线圈式纵几强磁场结构真空灭弧室。它采用陶瓷外壳，铜铬触头材料，具有外形尺寸小、绝缘水平高、灭弧能力强，电寿命长及优良的开断和关合短路电流的性能。

ZN85-40.5(3AV3)型户内交流高压真空断路器适用于三交流50Hz、35kV的电力系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用，并适用于频繁操作的场合。

本产品性能符合国家标准GB1984《交流高压断路器》及**3855《3.6～40.5kV户内交流高压真空断路器》等标准的规定



手车式高压真空断路器直销/
用环境条件：
1海拔高度：≤1000m
2环境温度：高不超过40℃,日平均值不超过35℃；低不低于-15℃。
3环境湿度：日相对湿度平均

值不大于95%；日水蒸汽压力的平均值不超过2.2kpa；月相对湿度平均值不大于90%；月水蒸汽压力的平均值不超过1.8kpa。
4地震烈度：低于8级
5断路器须安装在无火灾、无爆炸危险、无腐蚀性气体及无剧烈振动的场所。
6在二次系统中感应的电磁干扰的幅值不超过1.6kv。
7电源条件：直流110V、220V；交流110V、220V
8客户如有其它特殊要求，可在订货时提出，我公司可给予大满足。
