产品简介

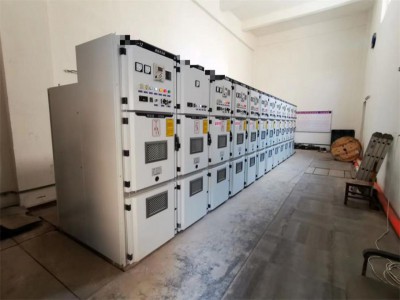

KYN28A系列户内金属铠装抽出式开关设备是在广泛吸收国内外同类产品优点的基础上开发的新型中置式开关柜，柜内配装真空断路器、温度在线监测、真空度在线监测等智能元件，防止一次插头接触不良、真空度下降产生的故障。可用于电厂、变电所、工矿企业、高层建筑的7.2-24kV配电系统，作为单母线系统接受和分配电能之用。
1 周围空气温度：上限+40℃、下限-10℃；
2 相对湿度：日平均不大于95%，月平均值不大于90%；
3 海拔高度：不超过1000m；
4 地震烈度不超过8度；
5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。
产品特点
——安全可靠
具有可靠“五防”联锁，可有效防止误操作。
每一个单元的外壳均有独立接地。其中三个小室均设有向上的压力释放通道，以保证操作人员安全。
所有功能操作，包括断路器的分合，手车的推入和移出以及接地开关的操作均能在面板关闭的状态下进行。
具有清晰的面板观察窗，可方便的观察断路器位置，分合、接地状态和电缆连接状况，方便巡查监控。
产品外壳封装严密，具有IP4X级的防护等级。
——方便实用
装设行业标准配件，通用性强。
可配套多种行业电缆连接端子，并可连接多路电缆。
可配用国产VS1、VSm型真空断路器， ABB公司的VD4型、公司的3AH5型、国产ZN65A型等多种真空断路器，应用广泛。
无论选用何种断路器、其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
所配置的断路器可作为变压器、电容器、电缆、架空线等电力设备的控制和保护。
额定电流3150A、开断31.5KA的柜体宽度只有800mm。
——技术先进
采用热缩绝缘材料，使柜体结构紧凑，占地面积小。
产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
高压带电显示装置：
1. 高压带电显示装置应符合SD334-89《高压带电显示装置技术条件》的要求。支柱绝缘子式的传感器和显示器应同高压开关柜一起进行绝缘耐压试验。
2. 安装在高压开关柜上的显示装置在65%的额定相电压时应正常发光；它所采用的强制闭锁应动作可靠。
3. 闭锁装置采用的机械程序锁应符合JB/DQ2182-87《高压开关设备用机械锁通用技术条件》的要求。进行程序操作时，程序锁应开启灵活、可靠、钥匙插、拔自如，无卡涩现象。进行非程序操作时，开关柜不得操作。
4. 闭锁装置采用的电磁锁应符合JB/DQ2181-87《高压开关设备用电磁锁技术条件》的要求。
5. 闭锁装置应符合开关柜程序操作的要求，装置的锁定位置应与开关柜被闭锁的操动机构的实际位置一致；当未完全规定的程序操作，不能继续进行操作；进行非程序操作时，操作应自动地无法进行。
6. 采用电气闭锁方案时，闭锁元件的电源应与继电保护回路分开。闭锁回路和接点应满足闭锁要求。布线应合理，闭锁元件的外壳应可靠接地。
7. 各种闭锁装置均应有专用的解锁工具，非专用工具不得解锁。
8. 与操动机构直接联接的闭锁装置的机械试验应与开关柜的机械操作试验同时进行；如与开关柜机构无机械上直接联接，可在开关柜机械操作试验后期或以后进行，并按规定的次数进行程序操作和非程序操作。程序操作应顺利，操动机构和闭锁元件不得卡涩和失灵。非程序操作时施加正常操作力，装置应能可靠闭锁，试验后，装置不得变形、损坏。
