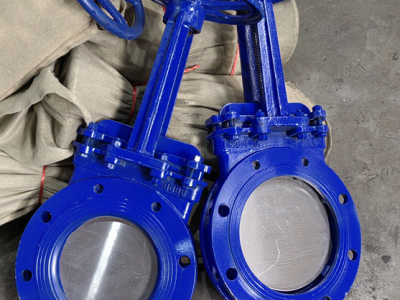

PZ73H、Y、W、X-10C、16P耐磨手动插板门，手动对夹式刀型插板门就是平板阀板底部具有刀型斜切口，具有切断介质的功能，使得阀门关闭不受介质阻塞。此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用，温度一般在1120℃以下使用，高温也可以用特殊材质代替使用。根据密封性能要求可以分软密封和硬密封。软密封可以达到0泄露，硬密封根据不同泄露等级检验。
耐磨手动插板门特点:
1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
2、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。
4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
5、刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
耐磨手动插板门主要性能规范
|
公称压力（MPa) |
壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|---|---|---|---|---|
|
1.0 |
1.5 |
1.1 |
≤100℃-900℃≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
耐磨手动插板门主要零部件材质
|
体、盖 |
闸阀 | 阀杆 | 密封面 |
|---|---|---|---|
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
耐磨手动插板门主要外形及连接尺寸(mm)
MPa
1.0
50
48
100
125
285
4-M16
180
8
65
48
120
145
298
4-M16
180
10
80
51
135
160
315
4-M16
220
12
100
51
155
180
365
8-M16
220
14
125
57
185
210
400
8-M16
230
22
150
57
210
240
475
8-M20
280
29
200
70
265
295
540
8-M20
360
38
250
70
320
350
630
12-M20
360
66
300
76
368
400
780
12-M20
400
100
350
76
428
460
885
16-M20
400
119
400
89
482
515
990
16-M22
400
195
450
89
532
565
1100
20-M22
530
285
500
114
585
620
1200
20-M22
530
389
600
114
685
725
1450
20-M27
600
529
700
127
800
840
1700
24-M27
600
790
800
127
898
950
2000
24-M30
680
850
900
154
998
1050
2300
28-M30
680
900
1000
165
1110
1160
2500
28-M30
700
1050
1200
190
1325
1380
2800
32-M36
800
1300
1.6
50
48
100
125
285
4-M16
180
8.5
65
48
120
145
295
4-M16
180
10.7
80
51
135
160
315
8-M16
220
13
100
51
155
180
365
8-M16
220
15
125
57
185
210
400
8-M16
230
23.5
150
57
210
240
475
8-M20
280
31
200
70
265
295
540
12-M20
360
40.7
250
70
320
355
630
12-M20
360
70
300
76
375
410
780
12-M22
400
107
350
76
435
470
885
16-M22
400
129
400
89
485
525
990
16-M27
400
215
450
89
545
585
1100
20-M27
530
305
500
114
608
650
1200
20-M30
530
410
600
114
718
770
1450
20-M36
600
550
700
127
788
840
1700
24-M36
600
820
DN
L
D1
D2
H
N-M
D0
W(Kg)
