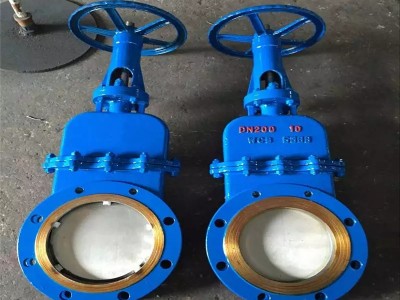

DMZ73X-10C手动不锈钢煤气专用手动刀闸阀属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点为，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。
DMZ73X不锈钢煤气专用手动刀闸阀主要性能规范
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|---|---|---|---|---|
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
DMZ73X不锈钢煤气专用手动刀闸阀主要技术参数
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
|---|---|---|---|
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
DMZ73X不锈钢煤气专用手动刀闸阀主要外形及连接尺寸(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | |
|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 4-M16 | 180 | ||
| 65 | 46 | 180 | 145 | 120 | 4-M16 | 180 | |||
| 80 | 46 | 195 | 160 | 135 | 4-M16 | 220 | |||
| 100 | 52 | 215 | 180 | 155 | 8-M16 | 220 | |||
| 125 | 56 | 245 | 210 | 185 | 8-M16 | 230 | |||
| 150 | 56 | 280 | 240 | 210 | 8-M20 | 280 | |||
| 200 | 60 | 335 | 295 | 265 | 8-M20 | 360 | |||
| 250 | 68 | 390 | 350 | 320 | 12-M20 | 360 | |||
| 300 | 78 | 440 | 400 | 368 | 12-M20 | 400 | |||
| 350 | 78 | 500 | 460 | 428 | 16-M20 | 400 | |||
| 400 | 102 | 565 | 515 | 482 | 16-M22 | 400 | |||
| 450 | 114 | 615 | 565 | 532 | 20-M22 | 530 | |||
| 500 | 127 | 670 | 620 | 585 | 20-M22 | 530 | |||
| 600 | 154 | 780 | 725 | 685 | 20-M27 | 600 | |||
| 700 | 165 | 895 | 840 | 800 | 24-M27 | 600 | |||
| 800 | 190 | 1010 | 950 | 898 | 24-M30 | 680 | |||
| 900 | 203 | 1110 | 1050 | 1005 | 28-M30 | 680 | |||
| 1000 | 216 | 1220 | 1160 | 1115 | 28-M30 | 700 | |||
| 1200 | 254 | 1450 | 1380 | 1325 | 32-M36 | 800 | |||
| 1.6 | 50 | 43 | 160 | 125 | 99 | 4-M16 | 180 | ||
| 65 | 46 | 185 | 145 | 120 | 4-M16 | 180 | |||
| 80 | 46 | 200 | 160 | 135 | 8-M16 | 220 | |||
| 100 | 52 | 220 | 180 | 155 | 8-M16 | 220 | |||
| 125 | 56 | 250 | 210 | 185 | 8-M16 | 230 | |||
| 150 | 56 | 285 | 240 | 210 | 8-M20 | 280 | |||
| 200 | 60 | 340 | 295 | 265 | 12-M20 | 360 | |||
| 250 | 68 | 405 | 355 | 310 | 12-M22 | 360 | |||
| 300 | 78 | 460 | 410 | 375 | 12-M22 | 400 | |||
| 350 | 78 | 520 | 470 | 435 | 16-M22 | 400 | |||
| 400 | 102 | 580 | 525 | 485 | 16-M27 | 400 | |||
| 450 | 114 | 640 | 585 | 545 | 20-M27 | 530 | |||
| 500 | 127 | 715 | 650 | 609 | 20-M30 | 530 | |||
| 600 | 154 | 840 | 770 | 720 | 20-M36 | 600 | |||
| 700 | 165 | 910 | 840 | 788 | 24-M36 | 600 | |||
| 800 | 190 | 1025 | 950 | 898 | 24-M36 | 680 | |||
| 900 | 203 | 1125 | 1050 | 998 | 28-M36 | 680 |
