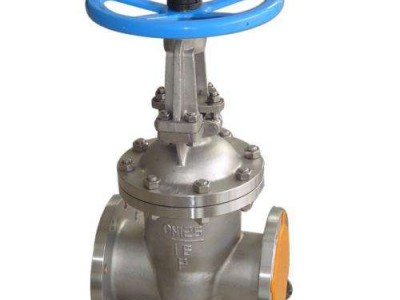

上海意威阀门专业生产不锈钢闸阀，不锈钢304闸阀，不锈钢316闸阀，不锈钢法兰闸阀，Z41W不锈钢法兰闸阀
高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
结构特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
主要零件材质
|
零件名称
|
ZG1Cr18Ni9Ti
304 CF8
|
ZG00Cr18Ni10
304L CF3
|
ZG1Cr18Ni12Mo2Ti
316 CF8M
|
ZG00Cr17Ni14Mo2
316L CF3M
|
|
阀体/阀盖
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
闸板
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
阀杆
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
阀杆螺母
|
铝青铜
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
|
垫片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
|
压盖
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
螺栓
|
不锈钢
|
|
螺母
|
不锈钢
|
|
手轮
|
球墨铸铁、铸钢
|
主要连接尺寸
|
型号
|
公称通径
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
D0
|
|
Z41W-1.6MPa
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-14
|
170
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14-2
|
4-14
|
200
|
120
|
|
25
|
160
|
115
|
85
|
65
|
14-2
|
4-14
|
215
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16-2
|
4-18
|
260
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16-3
|
4-18
|
290
|
200
|
|
50
|
250
|
160
|
125
|
100
|
16-3
|
4-18
|
345
|
220
|
|
65
|
265
|
180
|
145
|
120
|
18-3
|
4-18
|
360
|
240
|
|
80
|
280
|
195
|
160
|
135
|
20-3
|
8-18
|
385
|
280
|
|
100
|
300
|
215
|
180
|
155
|
20-3
|
8-18
|
430
|
300
|
|
125
|
325
|
245
|
210
|
185
|
22-3
|
8-18
|
520
|
320
|
|
150
|
350
|
280
|
240
|
210
|
24-3
|
8-23
|
610
|
350
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-23
|
765
|
400
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-25
|
895
|
450
|
|
300
|
500
|
460
|
410
|
375
|
30-4
|
12-25
|
1145
|
500
|
|
350
|
550
|
520
|
470
|
435
|
34-4
|
16-25
|
1200
|
550
|
|
400
|
600
|
580
|
525
|
485
|
36-4
|
16-30
|
1400
|
600
|
|
450
|
650
|
640
|
585
|
545
|
40-4
|
20-30
|
1500
|
650
|
|
500
|
700
|
705
|
650
|
608
|
44-4
|
20-34
|
1630
|
700
|
|
600
|
800
|
840
|
770
|
718
|
48-5
|
20-41
|
1830
|
800
|
主要连接尺寸
|
型号
|
公称通径
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
D0
|
|
Z41W-2.5MPa
|
15
|
130
|
95
|
65
|
45
|
16-2
|
4-14
|
170
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16-2
|
4-14
|
200
|
120
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4-14
|
215
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
260
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-18
|
290
|
200
|
|
50
|
250
|
160
|
125
|
100
|
20-3
|
4-18
|
345
|
220
|
|
65
|
265
|
180
|
145
|
120
|
22-3
|
8-18
|
360
|
240
|
|
80
|
280
|
195
|
160
|
135
|
22-3
|
8-18
|
385
|
280
|
|
100
|
300
|
230
|
190
|
160
|
24-3
|
8-23
|
430
|
300
|
|
125
|
325
|
270
|
220
|
188
|
28-3
|
8-25
|
520
|
320
|
|
150
|
350
|
300
|
250
|
218
|
30-3
|
8-25
|
610
|
350
|
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-25
|
765
|
400
|
|
250
|
450
|
425
|
370
|
332
|
36-3
|
12-30
|
900
|
450
|
|
300
|
500
|
485
|
430
|
390
|
40-4
|
16-30
|
1130
|
500
|
|
350
|
550
|
550
|
490
|
448
|
44-4
|
16-34
|
1250
|
550
|
|
400
|
600
|
610
|
550
|
505
|
48-4
|
16-34
|
1430
|
600
|
|
450
|
650
|
660
|
600
|
555
|
50-4
|
20-34
|
1520
|
650
|
|
500
|
700
|
730
|
660
|
610
|
52-4
|
20-41
|
1650
|
700
|
|
600
|
800
|
840
|
770
|
718
|
56-5
|
20-41
|
1850
|
800
|
主要连接尺寸
|
型号
|
公称通径
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
z-Φd
|
H
|
|
Z41W-4.0MPa
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4-14
|
170
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16-2
|
4-14
|
200
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16-2
|
4-14
|
215
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-2
|
4-18
|
260
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4-18
|
290
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20-3
|
4-18
|
345
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22-3
|
8-18
|
360
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22-3
|
8-18
|
385
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24-3
|
8-23
|
430
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28-3
|
8-25
|
530
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30-3
|
8-25
|
620
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38-3
|
12-30
|
780
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42-3
|
12-34
|
900
|
|
Z41W-6.4MPa
|
15
|
170
|
105
|
75
|
55
|
41
|
18-2
|
4-14
|
175
|
|
20
|
190
|
125
|
90
|
68
|
51
|
20-2
|
4-18
|
200
|
|
25
|
210
|
135
|
100
|
78
|
58
|
22-2
|
4-18
|
215
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24-2
|
4-23
|
270
|
|
40
|
240
|
165
|
125
|
95
|
76
|
24-3
|
4-23
|
300
|
|
50
|
250
|
175
|
135
|
105
|
88
|
26-3
|
4-23
|
370
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28-3
|
8-23
|
385
|
|
80
|
310
|
210
|
170
|
140
|
121
|
30-3
|
8-23
|
400
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32-3
|
8-25
|
460
|
|
125
|
400
|
295
|
240
|
202
|
176
|
36-3
|
8-30
|
570
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38-3
|
8-34
|
660
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44-3
|
12-34
|
820
|
|
250
|
650
|
470
|
400
|
352
|
313
|
48-3
|
12-41
|
1000
|
|
