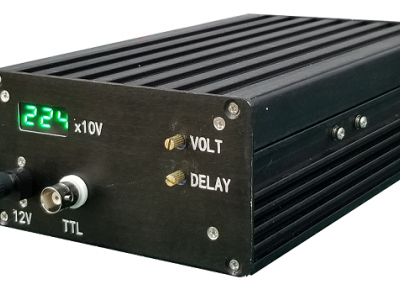

50kHz退压调Q驱动

2、VOLT：

该旋钮用于调节晶体电压。调节范围为0-2.3kV，该电压可通过面板电压表读出；

3、12V： 12V电源输入端，电源供电电流应大于2A；需串入5A保险丝。

或使用60W以内的电源适配器供电；极性芯正壳负。输入电压应在12V±10%范围内，过压可能导致机器损坏；欠压可能无法正常工作。本机内部不支持反接保护，切勿接反；否则将损坏电源。

4.DELAY：延时调节

该旋钮用于调节TTL触发信号上升沿到退压调Q下降沿之间的延时；调节范围为20-200μs；顺时针旋转延时增大；

 5.晶压输出：高压BNC输出晶体电压，通过专用电缆接晶体。

注意:

5.1.连接或拆下晶体、连线时，请拔掉12V电源线30秒后操作；切勿带电操作，否则将导致触电或电源损坏；因本机工作频率高，内部高压电源输出功率大，因此工作时输出端口十分危险，错误操作将导致事故。

5.2.通电前请务必检查晶体的连接情况，使用高压胶带做好连线绝缘，切勿短路、过度靠近其他金属（＜3cm），触碰机壳，触碰光学平台，触碰激光器等， 否则将导致电源、激光器、客户设备损坏；

5.3.切勿用常见示波器探头测量输出波形；因本机是差分输出，负端不是地，如需测量波形前请务必联系我们，防止烧毁设备;

5.4 .晶体高压端在开机后即有高压输出；若不触发时，正端口电压为设定高压，负端口输出0V；触发后，正输出端电压迅速下降至至设定高压一半；负输出端电压迅速上升至设定高压一半。因此为了安全，在220V输入电源线断开前，严禁操作晶体及其连线，高压BNC接口，防止发生危险。严禁短路输出端，否则将造成高压短路损坏电源。
