一 DIODE-500A-Ifsm型主要特点

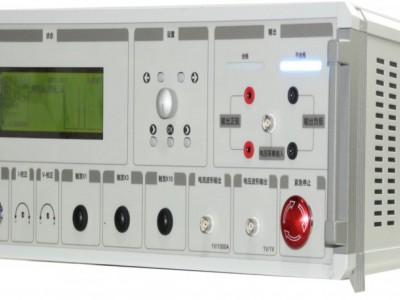

DIODE-500A-Ifsm是我司研发出来的新产品，无论是在产品外观上还是性能的稳定性上相对于同类产品都有独特的优势。该测试仪能除了8.3mS、10mS 两个常规的脉冲宽度外，还可以在0.5mS~10mS范围内调节脉冲宽度；除了半波正弦常规的脉冲波形外，还可以选择方波波形；既可以直接进行单次测量，又可以进行多次测量，方便测试器件的重复冲击老化情况；该测试仪器可以和电脑软件连接，通过电脑采集，单点采集和多点采集，单点电流电压波形和多点的电流电压曲线；器件自身改进采用液晶显示界面，可以观察电流、电压波形，读取电流电压的幅度值等等，仪器还配置了示波器连接测量电流。
二 应用范围
A：二极管、毫欧电阻
B：IGBT、场效应管（Mosfet）、大功率双极型晶体管（外接基极偏置电流、电压）
C：其他测试应用
三 电源参数
|
类型 |
数值 |
单位 |
备注 |
|
z大脉冲电流 |
1200 |
A |
|
|
提供正弦半波/方波波形两种 |
有 |
|
可设置 |
|
脉冲底部宽度 |
8.3和10 |
mS |
分档 |
|
正向压降范围 |
>10 |
V |
峰值 |
|
工作频率 |
1 |
Hz |
|
|
电流采集误差范围 |
±1+1A |
% |
满量程为500A |
|
电压采集误差范围 |
±1+1mV |
% |
满量程为10V |
|
电脑上位机软件 |
有 |
|
|
|
浪涌次数记录功能 |
有 |
|
|
|
单次触发物理按键 |
有 |
|
|
|
自动3次触发物理按键 |
有 |
|
|
|
自动10次触发物理按键 |
有 |
|
|
|
电流显示分辨率 |
0.1 |
A |
|
|
电压显示分辨率 |
0.001 |
V |
|
|
大电流测试导线长度 |
50 |
CM |
|
|
被测试负载电阻计算功能 |
有 |
|
|
|
判断器件合格的功能 |
有 |
|
|
|
开尔文电压采集模式 |
有 |
|
|
|
负载熔断自动停止功能 |
有 |
|
|
|
电流波形曲线实时显示 |
有 |
|
|
|
电压波形曲线实时显示 |
有 |
|
|
|
输入电压 |
220 |
VAC |
|
|
平均功耗 |
<400 |
W |
峰值功率1000W |
|
液晶显示屏尺寸 |
256*64 |
|
|
|
电脑通信接口 |
RS485 |
|
|
|
通信接口磁电隔离 |
有 |
|
|
|
可导出测试图像功能、excel绘图功能 |
有 |
|
|
|
尺寸（宽高深） |
47*18*47 |
cm |
不包括导线的引出长度 |
