LD-25A-35V-100kHz脉冲LD源驱动板
一 功能介绍
第四代大功率脉冲LD驱动器，采用分体结构，供电模块和放电模块。放电模块采用了铝基板材质，放电电路的尺寸缩小到1/4，同时大大提高了脉冲功率和频率。通过电位器调节LD电压，LD电压的范围可以达到0~35V，电流调节范围0~25A。供电模块采用恒功率限制手段，有效的保护LD激光器的安全。施密特触发输入端，输出脉冲更加稳定可靠，输出频率调节范围：0Hz~100kHz（4MHz可定制），通过外部的PWM电平，控制激光输出。
特点
1 供电模块和放电模块分体；
2 铝基板材质，相比较FR4材质，散热提升百倍；
3 FPC软连接，安装灵活多样；
4 LD供电可调且数字显示；
5 LD电流测试端引出，可进行探测；
指标如下：
|
供电 |
输出电压 |
输出电流 |
工作频率 |
脉冲宽度 |
散热方式 |
|
12V0.5A |
0~35V |
0~25A |
0~100kHz |
0~200nS |
热传导 |
二 驱动板之-供电模块和放电模块介绍

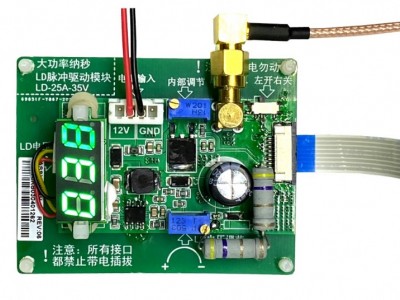

驱动板包括1个供电模块，功能介绍如下。
12V供电接口：使用XH-2.54接口，输入供电12V0.5A；
LD电压调节：逆时针调节增大电流，顺时针调节减小电流；
注意：调节的时候，务必使用示波器探头一边观察LD电流大小，一边调节电压大小，以免损坏电路！
外触发输入：用于外触发信号输入，触发信号幅度3~5V，脉冲宽度一般小于100nS;
外触发信号开关：拨到左边关闭外触发信号，拨到右边打开；
LD电压显示：单位V，显示LD两端供电的电压；
内部调节：备用，这个不用调节；
驱动板包括1个放电模块，功能介绍如下。
电流检测口：具有0.1Ω的高频检流电阻；通过示波器观察LD的供电电流；示波器探头头测试LD电流大小，1V对应10A的输出电流；
注意：示波器探头采用示波器快速连接器，将触电接触到测试点上；
LD+、LD-：接脉冲LD管，焊接的时候需要将铝基板从散热底座上先拆卸下来，然后固定到夹具上，使用烙铁慢慢焊接焊盘到底板达到100度左右后，才把管子放上去焊好。烙铁加热时间较长，需要有耐心；
FPC供电线：线具有柔性好的特点，但是不宜太长，太长的话容易导致损耗大，触发脉冲易受干扰；
散热固定孔：使用2颗M2.5螺丝进行固定；
