LH-J50KHz-4.2kV型 50kHz加压调Q驱动

LH-J50KHz-4.2kV加压调Q驱动

一：主要特点

二：应用范围 (驱动“普克尔斯盒”)

A：KD^*P  B：LiNbO₃   C：其它

三：电源参数

四：调Q驱动简介

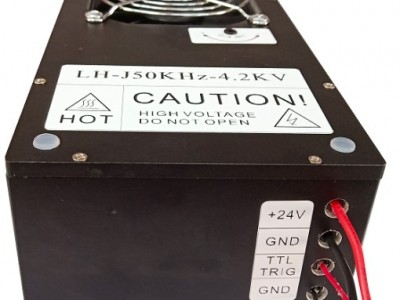

图1  调Q驱动输入口图

1、TTL TRIG & GND（细红黑线）：输入触发信号为3.3V-5VTTL电平，触发为上升沿触发，信号吸收的电流小于10mA。本电源由于内部功率元器件的限制，为防止频率过高导致高压开关响应不够而损坏电源，触发信号输入频率不应超过电源额定频率50kHz。请注意，该接口应在关机时连接，请勿开机连接，防止接触不良造成短时间超频损坏电源。

2、Voltage  adj：

该电位器用于调节晶体电压。调节范围为0-4.2kV，顺时针增大电压，逆时针减小电压。出厂前调节为4.2kV；

3、+24V&GND（粗红黑线） 电源输入端，接入24V供电电压。输出电压设定为4.2kV，无触发时静态电流＜500mA。50kHz调Q不接晶体时工作电流约1.4A，接约3pF晶体时电流约1.6A。为了保证该模块工作稳定，请使用不小于5A输出的开关电源为其供电。

图2  调Q驱动输出接口图

4、晶压输出同轴线:接晶体。注意!同轴线屏蔽层对外壳有高压，请勿剥开外皮；

注意:

5.1.连接或拆下晶体、连线时，请断掉24V电源线30秒后操作；切勿带电操作，否则将导致触电或电源损坏；因本机工作频率高，内部高压电源输出功率大，因此工作时输出端口十分危险，错误操作将导致事故。

5.2.通电前请务必检查晶体的连接情况，使用高压胶带做好连线绝缘，切勿将输出线芯相互短路或距离过近（＜1cm）、过度靠近其他金属（＜3cm），触碰机壳，触碰其他电缆，触碰光学平台，触碰激光器等， 否则将导致电源、激光器、客户设备损坏；

5.3.切勿用常见示波器探头测量输出波形；因本机是差分输出，负端不是地，如需测量波形前请务必联系我们，防止烧毁设备;

5.4 .晶体输出端在24V通电后即有高压输出；若不触发时，两个端口电压一致，对机壳电压为高压一半；即若高压设定为4kV，两个晶体端口的芯线对外壳即有2kV高压；触发后，正输出端电压迅速上升至4kV；负输出端电压迅速下降至0V。因此为了安全，在24V输入电源线断开前，严禁操作晶体及其连线，防止发生危险。

6.冷却

本机满负荷工作时功率较大，务必注意温升，否则将导致机器损坏。

冷却要求：

1.模块底板温度不超过50℃，若长期工作时发现底板温度过高，应将底板紧贴光学平台或机壳等降温；

2.模块内置散热风机不可遮挡；侧壁出风孔不可遮挡。
