±20KV精密可调高压电源
一、 HV-±20KV型主要特点
|
A:无火花，开关干扰小 B: 可调范围大 C: 高压高精度连续可调 D: 适应性强 E:输出电压高 |
F: 高可靠性 G:电源稳定度高 H: 输入220VAC50Hz市电 I:兼容232数字控制 J:光纤模块隔离通信 |
二、主要技术指标
|
规格型号 |
zui高输出电压 |
zui大输出电流 |
输出zui大功率 |
|
±20KV/4mA |
±20KV |
4mA |
80W |

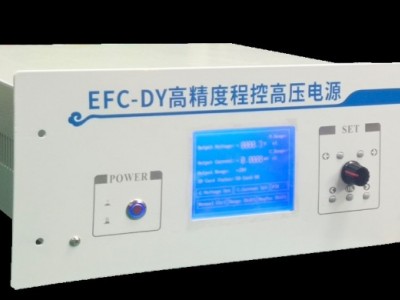

三、面板示意图
电源总开关：按下开机，弹起关机，按下后开关外圈蓝色LED点亮。
高压输出开关：上推输出高压，下拉关闭高压，并且下拉时，上位机指令只有手动切换有效，手动操作改变电压电流无效。在有输出的情况下关闭上推，电源输出自动强制归零，防止发生任何过冲或者事故。
输出负极：BNC的外壳通过机箱与大地连接，内芯连接内部检流，是高压输出的负极。
输出正极：高压输出正极。
电压电流显示： 通过液晶屏即可观察当前输出电压电流。
当输出档位处于20KV时：电源具有5位显示，电压显示分辨率为1V，电流显示分辨率为0.1uA。
当输出档位处于2KV时：电源具有5位显示，电压显示分辨率为0.1V，电流显示分辨率为0.1uA。
操作选择按钮： 按操作选择的 左/右 可以选择要操作的项目，可操作项在液晶面板底部列出，分别对应 C.Voltage Setà电压设定，C.Current Setà电流设定 ， PIDà是否开启PID控制，Manual Ctrlà手动控制与程控切换，Range Shiftà输出范围切换 ，NegPos Shiftà输出极性切换。
当 选项切换至 电压设定时，液晶显示变为 Set Voltage并且字体发生闪烁，此时转动编码器即可增大或减小目标输出电压。按动 选定选项调整 按键 即可调节设定范围x1 x10 x100 x1000等。
当 选项切换至 电流设定时，液晶显示变为 Set Current并且字体发生闪烁，此时转动编码器即可增大或减小目标输出电流的限制阈值，不推荐在有PID调节的情况下将该值调整到低于z大值的情况。按动 选定选项调整 按键 即可调节设定范围 x1 x10 x100 x1000等。
当 选项切换至 PID设定时，按键字体发生闪烁，按 选定选项调整 键即可切换PID是否有效，当PID无效时，选项的字体变为No PID。
当 选项切换至 Manual Ctrl设定时，按键字体发生闪烁，按 选定选项调整 键即可切换面板操控和上位机软件操控，切换为上位机软件操控时，选项的字体变为 PC Ctrl。
当 选项切换至 Range Shift设定时，按键字体发生闪烁，按 选定选项调整 键即可切换输出范围，但是此时必须注意，如果有电压输出需要将电压输出归零后再进行切换输出范围操作。
当 选项切换至 NegPos Shift设定时，按键字体发生闪烁，按 选定选项调整 键即可切换输极性，但是此时必须注意，如果有电压输出需要将电压输出归零后再进行切换输出极性操作。
SD卡存在指示： 屏幕 SD Card Status字样后，如果插入SD卡，并且正确识别的话，会出现SD Card OK字样，如果未识别或者未插入SD卡，会出现No SD Card字样。SD卡检测是设备开机时进行的，如果要插拔SD卡，建议先关闭机器后再操作。
选定选项调整： 调节选中的选项
SD卡卡槽：放置SD卡，此卡用于修正高压电源输出电压表的测量误差，户可以通过修正，达到更高的输出精度。
上位机通讯USB插口：和电脑通讯专用接口，连接后可以用于和上位机通讯，实现程控。该插口在设备内部和主电路通过光纤实现电气隔离。
220VAC输入：输入电压220VAC±10%，电流小于5A，保险丝10A，标准的3针单相插头 ，接地线要求可靠连接。
输出正极： 高压输出正极。
输出负极： 红色鳄鱼夹：高压输出负极，高压输出的回流线。黑色鳄鱼夹：接大地。
备用+24V BNC： 备用+24V输出。
四、电源参数
|
类型 |
数值 |
单位 |
备注 |
|
电源输入 Power Requirement |
220±10% |
VAC |
市电50Hz/60 Hz |
|
输出z高电压 Output voltage |
±20.0 |
kV |
如果实际输出不足20KV，微调机器内部反馈电位器即可。 |
|
输出电流 Output current |
0-4.0 |
mA |
长时间使用需要降额使用 |
|
输出功率 Output Rate |
80 |
W |
长时间使用请降额使用。 |
|
输出电压调节范围 Output voltage |
0-20.0 |
kV |
分档切换 |
|
0~2.0 |
kV |
||
|
输出极性 Output voltage polar |
阳极输出 |
|
分档切换 |
|
阴极输出 |
|
||
|
调节方式 Adjust method |
光纤232模块 |
|
电脑控制 面板直接操作 |
|
远程控制 |
200kV隔离的光隔离232接口 |
|
|
|
输出纹波 |
0.03 |
% |
满量程VRMS |
|
电压精度 |
±0.05 |
% |
|
|
调节分辨率 |
±0.02 |
% |
|
|
输入调整率 |
±0.01 |
% |
|
|
负载调整率 |
±0.01 |
% |
|
|
稳定性 |
±0.01 |
% |
1小时 |
|
±0.03 |
% |
8小时 |
|
|
输出电压显示分辨率 Output voltage display resolution |
1 / 0.1V |
V |
|
|
输出电流显示分辨率 Output current display resolution |
0.1 |
uA |
|
|
保护方式 Protecting method |
|
|
过压、过流、温度 Over voltage、temperature |
|
使用湿度 |
10~90 |
% |
|
|
工作温度 |
0~45 |
℃ |
|
|
存储温度 |
-20~80 |
℃ |
|
|
温度漂移 |
<50 |
ppm |
0~45℃ |
|
上位机软件 |
有 |
|
|
|
电缆和地线长度 |
1.5 |
M |
|
|
应用场合 |
阻性负载 |
|
|
五、±20KV高精度可调高压电源尺寸
电源机箱尺寸： 长420mm * 高230mm*深440mm
六、注意事项
1、注意防震、防潮及防尘。
2、仪器从低温处移至高温处时，应放置数小时待设备温度接近空气温度时，再开机使用，以免设备内部产生凝露影响正常试验。
3、如环境湿度大，不易开机。若受潮严重，须进行干燥处理，可放于干燥室内或用红外辐射取暖器加热干燥。
4、试验完毕，必须待电源充分放电后，（1分钟）才允许进行高压线的拆除和换接线工作。
5、试验时，被试品和高压引线的周围必须有20cm的安全距离。
6、定期检验风扇，以确保机箱内部通风正常。
7、在有PID调节的情况下，输出会更加精确，可能存在较长的调节时间，此时需要耐心等待。
8、在有高压输出的情况下，禁止随意插拔输出高压线或者负极回流线。开机情况下严禁随意插拔SD卡，若要更换或者插拔SD卡，必须先关机。
9、严禁在高压有输出的时候直接开关机，必须下拉输出开关或者将输出设定为零，等高压释放掉，再开关机。
10、注意调节高压输出时，建议分段调节，比如要输出10000V，建议先调节设定到5000V，5000V到达后，再设定到10000V，不要一次性设定高压输出。
11、当电源长时间处于满负载输出状态时，可能发生过热保护，此时输出被掐断，三个指示灯全灭，这时需要先关机通风，等待一段时间电源冷却之后再开机，开机发现三个指示灯正常亮起时可进行使用。
