一：应用范围
大功率连续半导体激光器的电源监测控制
多路激光器/镜片温度监测控制
二.特点
1.专为激光光源设计,可存储6组激光功率与温控参数
2.提供多达320路的PTC温度控制与监测,并可单独设定调节
3.提供多达16路的激光器测温点,并支持超温报警并关闭激光电源
4.提供一路激光器内部温湿度气压监测功能
5.使用SD卡存储温度控制数据,方便批量编辑
6.主机与温控板通信丢失时能自动关闭激光器输出,防止激光器过热损坏
7.增加触摸屏控制,且附带超长延长线更佳方便用户操作和控制安装
8增加网口,可用于电脑同步显示控制,或指令控制
三：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
供电电源 |
220V，50Hz |
|
|
|
总功率 |
＜400 |
W |
温控满载输出 |
|
温度控制范围 |
0-99 |
℃ |
|
|
温度控制精度 |
±0.1 |
℃ |
|
|
SD卡 |
16GB，FAT32 |
- |
|
|
急停开关 |
3 |
个 |
显示屏x1 主机x1 从机x1 |
|
激光器测温范围 |
0-99 |
℃ |
|
|
气压测量范围 |
30-110 |
Kpa |
|
|
激光超温报警 |
45 |
℃ |
|
|
温控错误报警 |
支持 |
|
|
|
操作面板 |
电容屏 |
|
|
|
屏幕分辨率 |
1024x600 |
|
|
|
电源通讯协议 |
客户自订 |
|
|
|
温控通讯协议 |
自有协议 |
|
|

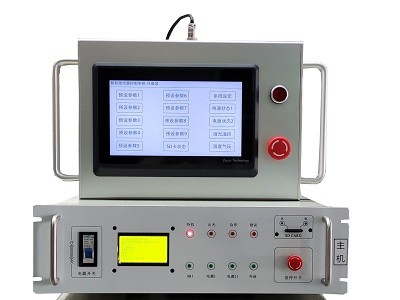

四：前面板介绍
一.前面板介绍：
1.电源开关：用于电源的启动和关闭
2.液晶屏：用于显示电源当前通讯状态
3.状态指示灯：指示电源当前状态
4.存储卡接口：插入一张128M-16G的SD卡，存储6组温度控制数据
5.急停开关：按下后急停激光电源
其中，状态指示灯上层四个为红色指示灯，下排为绿色指示灯
红色指示灯分别为 待机 出光 急停 错误。
激光关闭时待机灯亮，激光开启时出光灯亮。若主机面板的急停按下、操作面板的急停按下、操作面板的绿色按钮抬起时，都将触发急停动作，急停灯亮，激光电源将关闭。
若激光器超温、激光温控通信失败等故障发生，错误灯发亮并关闭激光电源输出。故障恢复后自行熄灭，但激光电源仍被关闭，需要手动再次开启激光。
绿色指示灯用于指示主机与外围设备的通讯指示。HMI为与操作面板的通讯状态，电源1 2 为两台激光电源的通讯指示，外设为与激光器内的温控板单元的通讯指示。
五：后面板介绍
1.220VAC输入: 将产品附件中的电源线一端接入此插口，另一端接入220V50Hz市电。此输入端内置6A保险丝，并配备了一个备用保险丝。
2.激光电源接口: 9芯连接器用于连接两台LIPA型激光电源，485通讯与急停接口。其中1脚为485+ 2脚为485- ，678脚为急停输出端，为一组继电器的常开常闭触点。
3.操作面板接口: 15芯连接器用于连接专用的操作面板
4.激光器温度控制器接口: 13W3连接器用于连接激光器，为激光器内部的温控单元供电并与其通过485总线通讯。
5.Ethernet网口:用于网络通信控制或者通过电脑上位机同步显示控制数据
六、操作介绍
1.开机前检查所有连接线是否连接良好，连接器螺钉已经锁紧。检查SD卡插入正确。
2. 打开面板电源开关，显示如下
SDIO:FIND SD //机器检测到了SD卡片
FS:FS mounted //文件系统已经正确挂载
TOTAL=14796.0MB //SD卡容量14796MB
FREE=14795.2MB //SD卡剩余容量14795.2MB
Code=2E924F60 //密码，若开机密码遗忘 可使用计算器计算。
2E924F60 与 2E2E2E2E 取异或 得到 BC614E 转为16进制即为 12345678。
检查面板的急停灯，如果发亮，请检查主机面板的急停开关（弹起）、操作面板的急停开关（弹起）、操作面板的绿色按键（按下）。直到急停灯熄灭。
3.开机后，操作面板的液晶应有如下显示
4.点击 [点击]按键 弹出密码输入框，输入密码。
5.若密码错误点击[OK] 重新输入密码6.密码正确，进入待机界面
点击相应按键进入相应功能。
预设参数1-预设参数6 为6组设定好的激光器功率与镜片温度设定值。点击后进入预设界面。
以预设参数1为例，进入后可显示LD电源当前的电压与电流值，激光器的输出功率设定值，及温控状态(到达预定温度/正等待温度稳定/通讯错误)
点击[功率调节]按键，修改期望的设定功率。为安全起见，修改后不会立即生效，需要点击[功率确认]按键后才可生效。
[系统状态]按键可以查询/修改共320路的温度控制数据，还可查询16个激光器温度测量点的温度，以及激光器内的湿度与气压值。
[退出]按键返回待机模式，[开启激光]按键开启激光输出。
进入[系统状态]后 可以读取当前的镜片温控参数。其中CH为温控通道号，
PV 为当前测量值，SV为该组温度的设定值，每页面显示20组温控参数，使用[下一页]查询第二组的温控参数，共十六页。在温控第十六页按[下一页] 进入温湿度气压读取页面。
若发现某路温度失常，可使用[通道选择]选取该通道。然后使用[温度调节]
设定该通道的温度与pid值。值得注意的是该操作即时生效，但不保存在SD卡内。需要断电拔卡后，使用电脑的Excel编辑卡内文件。
[温度调节]的内容。设定pid参数，读取,应用等功能。
在温控第十六页按[下一页] 进入温湿度气压读取页面。
可显示16组激光器温度测试点的温度，及激光器内的湿度气压。按[返回]返回预设参数界面。
在预设参数内按退出 即可返回待机界面。
其中SD卡状态 为读取SD卡的当前状态。内有卡容量、剩余空间、挂载状态等参数查询。
系统设定 为修改开机密码，可设定1-8位的数字作为开机密码。
电源状态 1 2 为读取电源内部状态的命令，可获取电源设置的一些基本内容。
[激光温控] [温度气压]与预设参数->系统状态的功能一致，不再赘述。
