多路LD半导体激光器驱动电源

点击图片查看原图

品牌: 艾克思科技
恒流输出路数: 3路
恒流输出电流1: 800mA
恒流输出电流2: 3.5A
单价: 3500.00元/台
起订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 15 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2022-07-06 10:23
浏览次数: 39
购买   加入购物车

公司基本资料信息
详细说明

非常感谢您选用我公司生产的3路输出LD半导体激光器驱动电源,在使用本电源前,请仔细阅读本说明书。

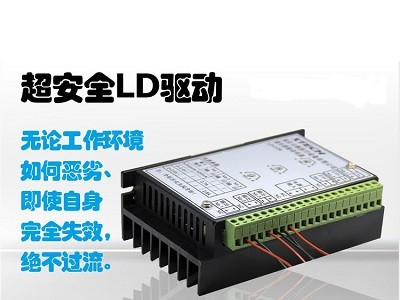

一、产品外观图


图1  产品外观图

二、产品指标

1.输入电压: 6V DC

2.恒流输出路数:3

3.恒流输出电流1800mA

4.恒流输出电流23.5A

5.恒流输出电流33.5A

6.恒流输出电压范围:0~3 V

7.冷却方式:强制风冷

8.控制模拟量电压:3.3V PWM占空比调节控制800mA恒流源,2.4V控制3.5A2.4V控制3.5A

9.控制模拟量输入路数:3

二、 电气连接


操作时应断电连接,确认连接无误后方可通电。注意该恒流电源需要强制风冷以防温度过高损坏电源或激光器。


为避免可能出现的接触不良情况损坏激光器,本恒流电源的输出端直接引出输出引线。因此,该引线与激光器间应直接焊接,避免使用连接器等可能降低连接可靠性的装置如图2

装置连接图

三、输出电流与输入电压关系:

输出输入

输出 1

输出 2

输出 3

输入1

(2.4V)

0.8A

无关

无关

输入2

(2.4V)

无关

3.5A

无关

输入 3

(2.4V)

无关

无关

3.5A

:该恒流电源支持输出微调,可打开上盖缓慢调节电位器,微调输出电流。
