0~15A~50V输出0~50V供电LD铝基板恒流源驱动模块

点击图片查看原图

品牌: 艾克思科技
输出电流范围: 0~15A
电压控制输入电压: 0~50V
调制输出电流下降沿: <200us
单价: 10.00元/块
起订: 1 块
供货总量: 100 块
发货期限: 自买家付款之日起 15 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2022-07-06 10:23
浏览次数: 81
购买   加入购物车

公司基本资料信息
详细说明

一 主要特点

   LD-15A-50V是一个输入电压范围7V~50V,输出恒流0~15A50V,自适应电压范围0V~50V的大功率LD铝基板恒流源驱动模块,该模块经过2代产品的迭代研发,获得了尺寸小的特点,效率高达90%~95%,采用精密可调恒流反馈闭环和z大功率输出限制双重闭环,采用极大输出电流限制的拓扑结构,操作简易、可靠性高。同时支持TTL输入触发,操作简单、2颗螺钉安装固定,安装方便,驱动控制功能完善。

二 应用范围

 光纤激光器、半导体激光器、声光调Q激光器、其它恒流场合


三 指标


项目

参数

单位

输入z低电压

7

VDC

输入z高电压

50

VDC

输出自适应z高电压

50

VDC

输出电流范围

0~15

A

调制输出电流上升沿

<200

uS

调制输出电流下降沿

<200

uS

电流调节方式1

电压控制

电流使能输出

TTL

电压控制输入电压

0~5

V

效率约

90~95

%

支持并联的特性

完全支持

冷却方式

铝基板传导冷却

工作温度

-20~80

存储温度

-55~100

尺寸WLH

mm

四 模块介绍

3.5mm固定孔:两个孔,用于固定模块工作,模块需要固定在散热器上,固定之前,在铝片上必须均匀涂抹薄薄的一层导热硅脂;

使能输入:TTL信号输入,当为高电平的时候,模块正常输出;当为低电平时,模块不输出;

0~5V控制输入:0V电压对应0A电流输出,5V电压对应15A的电流输出;

GND:控制信号的输入负极;

0~50V输入:模块的输入正极;


0~15A输出:模块的输出正极;

输入和输出公用的GND:模块的输入正极和输出正极对应的地;

注意:铝基板安装时必须涂导热硅脂!

注意:如果供电电压超过30V,那么模块上电需要缓启动;(50mS;因为突然上电的一瞬间,模块两端的电压是输入电压的二倍,模块会过压损坏)

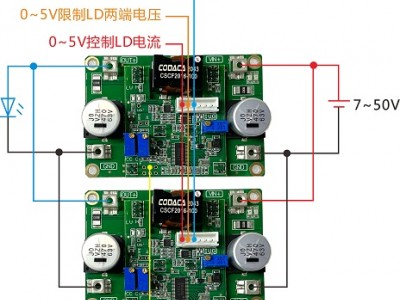

0~15A模块接线


先接GND,后接信号线,否则容易坏!!!

TTL:单片机的输出口或者信号发生器的输出口;

0~5VDA的输出口或者电位器中间抽头,输入内阻大约5.1kΩ;

GND:信号的地,接线的时候,务必先接GND在接信号;

0~50V输入:建议不要超过30V

LD:不能带电接线;

注意:铝基板安装时必须涂导热硅脂!

注意:如果供电电压超过30V,那么模块上电需要缓启动;(50mS;因为突然上电的一瞬间,模块两端的电压是输入电压的二倍,模块会过压损坏)

15A 以上的模块接线


恒流模块支持多个并联,实现n*15A的大电流输出,这个功能非常适合diy;这里n+1冗余的概念,如果需要输出20A以上的电流的时候,建议采用5个。

注意:铝基板安装时必须涂导热硅脂!

七 模块尺寸
