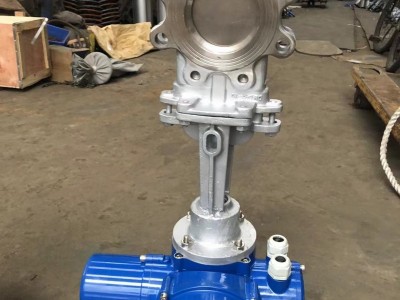

点击图片查看原图
PZ973H-10P不锈钢电动刀型闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。
PZ973H-10P不锈钢电动刀型闸阀电动装置参数
电源：AC380V、50HZ。
标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。
防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
环境温度：-20℃~40℃
可选：配电气控制器
PZ973H-10P不锈钢电动刀型闸阀特点
1、启闭迅速，平衡可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
PZ973H-10P不锈钢电动刀型闸阀工作温度：
软密封(PTFE)：-40℃～180℃
碳素钢：-29℃～425℃
不锈钢：-40℃～1100℃
铬钼钒钢：≤550℃
工作压力：0．6～1．6MP
|
代号 |
零件名称 |
材质说明 |
|
|
名称 |
牌号 |
||
|
1 |
圆螺母 |
优质碳素钢 |
25 |
|
2 |
手轮 |
灰口铸钢 |
HT200 |
|
3 |
轴承压盖 |
优质碳素钢 |
35 |
|
4 |
阀杆螺母 |
铝青铜 |
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
|
铝黄铜 |
ZCuZn25A16Fe3Mn3 |
||
|
5 |
轴承 |
— |
51110 |
|
6 |
阀杆 |
不锈钢 |
304、316、2Cr13 |
|
7 |
支架 |
碳素钢、不锈钢 |
WCB、CF8等 |
|
8 |
闸板 |
不锈钢 |
304、316、304L、316L、2Cr13 |
|
9 |
螺栓螺母 |
优质碳素钢 |
35 |
|
10 |
填料压盖 |
碳素钢 |
WCB |
|
11 |
填料 |
柔性石墨盘根石棉根 |
— |
|
12 |
阀体 |
碳素钢、不锈钢 |
WCB、CF8（304）、CF3（304L） |
PZ973H-10P不锈钢电动刀型闸阀主要性能规范
|
公称压力PN(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
适用介质 |
|
1.0 |
1.5 |
1.1 |
烟气、灰、渣水混合物、空气混合物 |
|
|
|
|
PZ973H-10P不锈钢电动刀型闸阀外型及连接尺寸
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
D0 |
L0 |
L1 |
L2 |
N-M |
电装 |
电机 |
公称 |
重量 |
|
0.6 |
50 |
50 |
90 |
110 |
370 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
52.3 |
|
65 |
50 |
110 |
130 |
460 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
53 |
|
|
80 |
50 |
125 |
150 |
590 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
55 |
|
|
100 |
50 |
145 |
170 |
780 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
57.4 |
|
|
125 |
50 |
175 |
200 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
62 |
|
|
150 |
60 |
200 |
225 |
980 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
71.3 |
|
|
200 |
60 |
255 |
280 |
1053 |
365 |
283 |
371 |
219 |
8-M16 |
DZ15 |
0.37 |
150 |
80.5 |
|
|
250 |
70 |
310 |
335 |
1060 |
365 |
283 |
371 |
219 |
12-M16 |
DZ20 |
0.37 |
200 |
99.6 |
|
|
300 |
80 |
362 |
395 |
1230 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
122.7 |
|
|
350 |
90 |
412 |
445 |
1250 |
365 |
283 |
371 |
219 |
12-M20 |
DZ30 |
0.55 |
300 |
148 |
|
|
400 |
100 |
462 |
498 |
1767 |
365 |
283 |
371 |
219 |
16-M20 |
DZ30 |
0.55 |
300 |
158 |
|
|
450 |
120 |
518 |
550 |
1920 |
560 |
365 |
470 |
310 |
16-M20 |
DZ45 |
1.5 |
450 |
224 |
|
|
500 |
130 |
568 |
600 |
2010 |
560 |
365 |
470 |
310 |
16-M20 |
DZ45 |
1.5 |
450 |
241 |
|
|
600 |
140 |
670 |
705 |
2110 |
560 |
365 |
470 |
310 |
20-M22 |
DZ60 |
2.2 |
600 |
335 |
|
|
1.0 |
50 |
50 |
100 |
125 |
370 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
54 |
|
65 |
50 |
120 |
145 |
460 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
60 |
|
|
80 |
50 |
135 |
160 |
590 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
62 |
|
|
100 |
50 |
155 |
180 |
780 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
66 |
|
|
125 |
50 |
185 |
210 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
76 |
|
|
150 |
60 |
210 |
240 |
980 |
365 |
283 |
371 |
219 |
8-M20 |
DZ15 |
0.37 |
150 |
84 |
|
|
200 |
60 |
265 |
295 |
1053 |
365 |
283 |
371 |
219 |
8-M20 |
DZ20 |
0.37 |
200 |
106 |
|
|
250 |
70 |
320 |
350 |
1060 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
120 |
|
|
300 |
80 |
368 |
400 |
1230 |
365 |
283 |
371 |
219 |
12-M20 |
DZ30 |
0.55 |
300 |
218 |
|
|
350 |
90 |
428 |
460 |
1250 |
365 |
283 |
371 |
219 |
16-M20 |
DZ30 |
0.55 |
300 |
230 |
|
|
400 |
100 |
482 |
515 |
1767 |
560 |
365 |
470 |
310 |
16-M22 |
DZ45 |
1.5 |
450 |
297 |
|
|
450 |
120 |
532 |
565 |
1920 |
560 |
365 |
470 |
310 |
20-M22 |
DZ45 |
1.5 |
450 |
369 |
|
|
500 |
130 |
585 |
620 |
2010 |
560 |
365 |
470 |
310 |
20-M22 |
DZ60 |
2.2 |
600 |
420 |
|
|
600 |
140 |
685 |
725 |
2110 |
560 |
365 |
470 |
310 |
20-M27 |
DZ60 |
2.2 |
600 |
520 |
|
|
1.6 |
50 |
65 |
100 |
125 |
370 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
650 |
|
65 |
65 |
120 |
145 |
460 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
65 |
|
|
80 |
70 |
135 |
160 |
590 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
68 |
|
|
100 |
70 |
155 |
180 |
780 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
74 |
|
|
125 |
70 |
185 |
210 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
77 |
|
|
150 |
80 |
210 |
240 |
980 |
365 |
283 |
371 |
219 |
8-M20 |
DZ15 |
0.37 |
150 |
96 |
|
|
200 |
80 |
265 |
295 |
1053 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
114 |
|
|
250 |
94 |
320 |
355 |
1060 |
365 |
283 |
371 |
219 |
12-M22 |
DZ20 |
0.37 |
200 |
135 |
|
|
300 |
98 |
375 |
410 |
1230 |
365 |
283 |
371 |
219 |
12-M22 |
DZ30 |
0.55 |
300 |
230 |
|
|
350 |
100 |
435 |
470 |
1250 |
365 |
283 |
371 |
219 |
16-M22 |
DZ30 |
0.55 |
300 |
251 |
|
|
400 |
110 |
485 |
525 |
1767 |
560 |
365 |
470 |
310 |
16-M27 |
DZ45 |
1.5 |
450 |
130 |
|
|
450 |
120 |
545 |
585 |
1920 |
560 |
365 |
470 |
310 |
20-M27 |
DZ45 |
1.5 |
450 |
378 |
|
|
500 |
130 |
608 |
650 |
2010 |
560 |
365 |
470 |
310 |
20-M30 |
DZ60 |
2.2 |
600 |
435 |
|
|
600 |
140 |
718 |
770 |
2110 |
560 |
365 |
470 |
310 |
20-M36 |
DZ60 |
2.2 |
600 |
530 |
