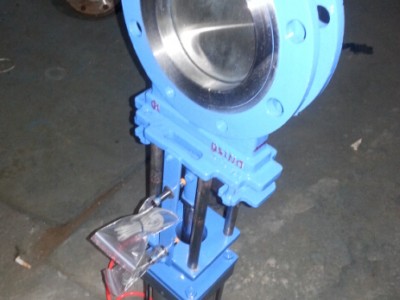

PZ673X-10C气动插板阀/PZ673H/F/Y-10C/16P气动刀闸阀,气动闸板阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材质。气动刀闸阀,气动插板阀特别适合造纸行业、化工、煤炭、污水、制糖等行业。
PZ673X-10C气动插板阀可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关。
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
PZ673X-10C气动插板阀主要性能规范
PZ673X-10C气动插板阀产品特点
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。2、气动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。5、阀座可根据介质和工况的需要，选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。6、介质适应范围广:良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ673X-10C气动插板阀主要零部件材质
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ673X-10C气动插板阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
|
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
|
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
|
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
|
|
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
|
|
|
1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
|
80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
|
|
|
100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
|
125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
|
150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
|
|
|
250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
|
|
|
300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
|
|
|
350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
|
|
|
400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
|
|
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
|
|
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
|
|
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
|
|
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
