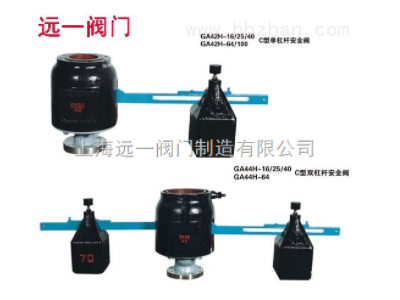

双杠杆安全阀
GA44H-16C/25/40 GA44H-64型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许zui高值，介质可为蒸汽、空气。
主要零部件材料说明
GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。
外形尺寸和连接尺寸
|
型号
|
公称
通径 |
尺寸
|
|||||||||||||||||||||
|
do-z
|
D
|
D1
|
D2
|
D6
|
f
|
f2
|
b
|
Z-?d
|
H
|
L
|
承插式
|
法兰式
|
|||||||||||
|
d1
|
k2
|
k3
|
D3
|
DN'
|
D2'
|
D1'
|
D'
|
b'
|
f'
|
z1-?d1
|
|||||||||||||
|
GA44H-1.6
|
80
|
50×2
|
200
|
160
|
135
|
/
|
3
|
/
|
20
|
8-18
|
410
|
840
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
GA44H-2.5
|
80
|
50×2
|
200
|
160
|
135
|
/
|
3
|
/
|
22
|
8-18
|
410
|
840
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
GA44H-4.0
|
80
|
50×2
|
200
|
160
|
135
|
121
|
3
|
4
|
22
|
8-18
|
410
|
840
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
GA44H-6.4
|
80
|
40×2
|
210
|
170
|
140
|
121
|
3
|
4
|
30
|
8-23
|
480
|
840
|
200
|
218
|
253
|
285
|
200
|
255
|
280
|
315
|
22
|
3
|
8-18
|
