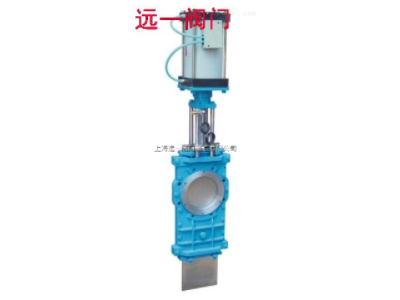

点击图片查看原图
气动穿透式插板阀产品说明：
SCZ673F-6C/10C/16C/P/R/RL系列插板阀驱动装置可采用电动、气动、手动、伞齿轮转动等装置、材质采用铸钢、碳钢、不锈钢等。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。
气动穿透式插板阀主要零件材料及连接尺寸：
|
零件名称 |
材料 |
零件名称 |
材料 |
|
阀体 |
1CF18Ni9Ti CF8M |
阀杆 |
1CF18Ni9Ti |
|
阀座密封圈 |
橡胶或PTFE |
支架 |
不锈钢 |
|
阀体间密封垫片 |
橡胶或PTFE |
填料压盖 |
不锈钢 |
|
阀体 |
1CF18Ni9Ti CF8M |
填料 |
石墨或PTFE |
|
阀体装配螺栓 |
B7 |
填料压盖螺栓 |
B7 |
注：橡胶牌号取决于介质性质和使用温度。
闸板材质牌号取决于介质性质。
|
DN |
L |
Φ1 |
H |
H2 |
N-M |
汽缸直径（mm) |
|
|
PN0.6 |
PN1.0 |
||||||
|
50 |
40 |
125 |
397 |
51 |
4-M16 |
50 |
|
|
65 |
40 |
145 |
418 |
67 |
4-M16 |
65 |
|
|
80 |
50 |
160 |
579 |
82 |
4-M16 |
80 |
|
|
100 |
50 |
180 |
612 |
102 |
8-M16 |
100 |
|
|
125 |
50 |
210 |
710 |
127 |
8-M16 |
125 |
|
|
150 |
60 |
240 |
816 |
152 |
8-M20 |
150 |
|
|
200 |
60 |
295 |
990 |
202 |
8-M20 |
200 |
|
|
250 |
70 |
350 |
1106 |
253 |
12-M20 |
250 |
|
|
300 |
70 |
70 |
400 |
1264 |
303 |
12-M20 |
300 |
|
350 |
80 |
80 |
460 |
1575 |
353 |
16-M20 |
350 |
|
400 |
80 |
80 |
515 |
1562 |
402 |
16-M22 |
400 |
|
450 |
90 |
90 |
565 |
1750 |
452 |
20-M22 |
450 |
|
500 |
90 |
90 |
620 |
1994 |
502 |
20-M22 |
500 |
|
600 |
100 |
100 |
725 |
2040 |
603 |
20-M27 |
600 |
壳体试验和密封试验:
1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。
|
静压寿命实验次数 |
金属密封 |
DN≤150mm |
1200次 |
|
DN≥200-400mm |
1000次 |
||
|
Dn≤150mm |
800次 |
||
|
非金属密封 |
Dn≤150mm |
1400次 |
|
|
DN≤200-400mm |
1200次 |
||
|
Dn≤450mm |
1000次 |
注：1、金属密封指密封副材料是金属-金属
2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
