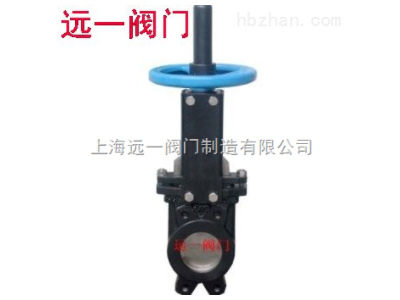

球墨铸铁刀型闸阀特点及用途：
PZ73H-6Q/10Q球墨铸铁刀型闸阀结构简单、体积小、重量轻、流动阻力小、刀型闸阀密封性能好，本阀可采用伞齿轮、电动、气动、手动等各种传动装置，为用户提高显著的经济和社会效益。它依靠一个四氟的回弹力、钢板支援力，缓闭密封，所以减少了闸阀在密封的平面摩擦，显著提高了密封的使用寿命，适用于纸浆、煤粉、煤浆、灰渣、污水、特别是造纸行业一种理想的密封阀门，在管道上起调节和节流作用。
阀体：GGG40,WCB,CF8M
压力：PN 10
密封类型：EPDM,Viton,metal to metal
工作压力：4 to 10 bar
油漆颜色：环氧树脂黑色漆
球墨铸铁刀型闸阀产品尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
