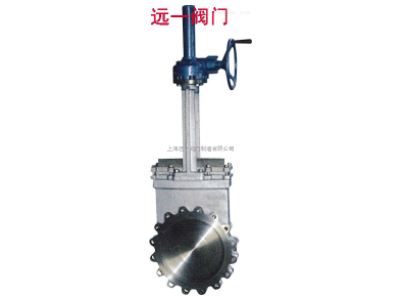

排渣刀型闸阀产品说明：
PZ543H-6C/10C/16C/P/R/RL排渣刀型闸阀，驱动用于手动、气动、电动、伞齿轮传动。连接方式有法兰、对夹式。阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN6~16，阀体材料为碳素钢、不锈钢，具有排渣功能的的闸阀。采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
排渣刀型闸阀应用规范：
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
排渣刀型闸阀主要零件材质：
|
零件名称 |
阀体/阀盖 |
阀瓣 |
阀杆 |
阀杆螺母 |
填料 |
垫片 |
|
材料 |
CF8 |
F304 |
F304 |
QAL-4 |
PRFE |
PRFE |
|
铜合金 |
F304 |
F304 |
QAL-4 |
PRFE |
PRFE |
排渣刀型闸阀主要连接尺寸：
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
||
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
||
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
||
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
||
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
||
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
||
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
||
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
||
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
||
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
||
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
||
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
||
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
||
|
1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
||
|
100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
||
|
125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
||
|
150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
||
|
250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
||
|
300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
||
|
350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
||
|
400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
||
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
||
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
||
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
||
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
||
|
800 |
190 |
1025 |
950 |
898 |
2420 |
24-M36 |
680 |
||
|
900 |
203 |
1125 |
1050 |
998 |
2680 |
28-M36 |
680 |
||
|
1000 |
216 |
1255 |
1170 |
1110 |
3100 |
28-M42 |
700 |
||
|
1200 |
254 |
1485 |
1390 |
1325 |
3450 |
