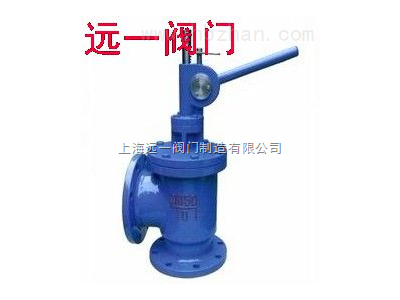

手动排泥阀概述：
SD44X-10/16型手动排泥阀主要安装于各类水池外，排除水池底部的泥沙用污水。SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。
SD44X-10/16工作原理：
SD44X-10/16手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。
SD44X-10/16外形尺寸、法兰连接尺寸：
|
公称通径DN（mm）|尺寸（mm）|型号
|
手动型SD44X-10/16
|
|||||
|
H
|
L1
|
L2
|
D
|
D1
|
z-фd
|
|
|
150
|
670
|
175
|
145
|
280
|
240
|
8-23
|
|
200
|
760
|
225
|
185
|
335
|
295
|
8-23
|
SD44X-10/16技术参数：
|
公称压力
|
适用温度
|
手动型适用介质
|
阀标材料
|
阀瓣材料
|
阀体齿轮材料
|
|
PN1.0MPa
|
常温
|
水、污水、泥沙
|
不锈钢
|
衬胶板NBR
|
HT200
|
