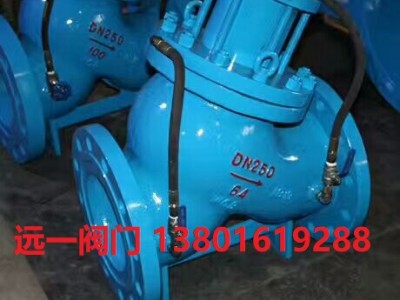

点击图片查看原图
一、高压多功能水泵控制阀用途：
JD745X-64C高压多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、电站、核电等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。多功能水泵控制阀就是水压控制的阀门，水泵控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。本类阀门在管道中一般应当水平安装。
二、高压多功能水泵控制阀的特点：
１、 安全可靠性高。具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。
２、 无需操作控制。当水泵启停时，巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力，使阀门自动按水泵操作规程的要求进行动作。
３、 无需专业调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响，适应范围广。
４、 基本无需维修，寿命长。
５、 节能效果明显。利用进口端的压力进入下腔支撑膜片压板及阀杆的重量，阻力损失小。
三、高压多功能水泵控制阀技术参数：
1、公称压力：1.0MPa、１.6MPa、2.5MPa、4.0MPa、6.4MPa、１0.0MPa
2、zui低动作压力：0.05MPa
3、适用介质：水
4、适用温度：0～80℃
5、缓闭时间：3～120s（可调节）
6、水锤峰值：≤1.3倍水泵出口额定压力
7、水泵zui高反转速度：≤1.2倍水泵额定转速
8、阻力损失：比旋启式止回阀减少约31%。
四、高压多功能水泵控制阀主要结构尺寸：
|
DN |
L |
H |
D |
D1 |
n-d |
||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
|||
|
50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-18 |
8-22 |
8-26 |
|
200 |
500 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-18 |
12-22 |
12-26 |
|
250 |
605 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
698 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
|
350 |
787 |
257 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
914 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-22 |
16-30 |
16-33 |
|
450 |
978 |
1281 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-30 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
|
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-36 |
|
|
900 |
1800 |
2100 |
1110 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
2400 |
1230 |
|
|
1160 |
|
|
28-33 |
|
|
