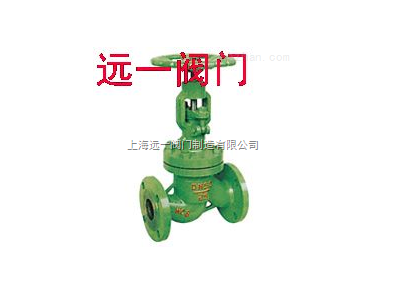

真空隔离截止阀NKJ41H-16C/25/40/64

点击图片查看原图

品牌: 远一阀门
单价: 890.00元/台
起订: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-07-27 10:46
浏览次数: 36
购买   加入购物车

公司基本资料信息
详细说明

真空隔离截止阀主要用途:

NKJ41H真空隔离截止阀(上海远一碳钢闸阀、铸钢截止阀)法兰式真空隔离截止阀NKJ41H-16C/25/40/64/100采用主体铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。真空隔离截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

真空隔离截止阀主要特点:

1、本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便,使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

NKJ41H型阀门主要性能规范:

产品类型
Product type
壳体强度试验/MPa
Sheli strangth test
上密封试验/MPa
Back seal test
密封试验/MPa
Seal test
适用介质
Applicable
medium
适用温度/℃
Applicable
temperature
NKJ41H-40 6.0 4.4 4.4 水、蒸汽、空气
Water、Steam、Air
≤425
NKJ41H-64 96 7.0 7.0
NKJ41H-100 15.0 11.0 11.0
NKJ41Y-40l 6.0 4.4 4.4 水、蒸汽、空气
Water、Steam、Air
≤550
NKJ41Y-64l 9.6 7.0 7.0
NKJ41Y-100I 15.0 11.0 11.0

主要零件材料

零件名称
Part name
阀体、阀盖 Body Bonnet 阀杆
Valve Stem



阀瓣 Disc

密封面
Sealing face
阀杆螺母
Yokenut
填料
Packing
紧固件
Fasteher
NKJ41H-C型 25或WCB 铬不锈钢
Crstain
mless
teel
铬不锈钢
Crstain
mless
steel



H:合金钢
H:alloy steel





铝青铜
AI
bronze





膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel
NKJ41Y-l型 铬钼钢
Cr.Mo steel
20CrlM01vA 或38CrMoAlA 12CrlMo 1VA Y:硬质合金
Y:oarbide alloy



铬钼钢
Cr.Mo steel

主要尺寸及重量

公称通径
DN/mm
Nominal
diameter
公称压力
PN/MPa
Nominal
pressure



主要外形尺寸和连接尺寸/mm
Main extemal and connectingd mensions

L H D D0 D1 L1 α W
1O 4.0 130 245 36 11 18.4 1O - 120
15 130 245 36 16 22.5 1O - 120
20 150 265 44 21 28.5 11 - 160
25 160 270 48 26 34.5 12 - 200
32 180 285 48 34 - - 37o30’ 200
40 200 320 55 40 - - 37o30’ 240
50 230 365 64 48 - - 37o30’ 320
65 290 41O 82 66 - - 37o30’ 300
80 31O 430 95 78 - - 37o30’ 300
100 350 470 117 1OO - - 37o30’ 350
125 400 500 143 126 - - 37o30’ 350
150 480 533 167 150 - - 37o30’ 400
1O 6.4 130 245 36 1O 18.4 1O - 120
15 130 245 36 15 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 280 48 33 - - 37o30’ 200
40 200 320 55 39 - - 37o30’ 240
50 230 365 64 48 - - 37o30’ 320
65 290 41O 82 65 - - 37o30’ 320
80 31O 430 95 76 - - 37o30’ 360
100 350 470 117 98 - - 37o30’ 400
125 480 500 143 123 - - 37o30’ 400
150 480 533 167 148 - - 37o30’ 500
1O 10.O 130 245 36 1O 18.4 1O - 120
15 130 245 36 14 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 285 48 32 - - 37o30’ 200
40 200 320 55 38 - - 37o30’ 240
50 230 355 64 48 - - 37o30’ 320
65 290 41O 82 63 - - 37o30’ 320
80 31O 430 95 74 - - 37o30’ 360
1OO 350 470 117 97 - - 37o30’ 400
125 400 500 143 123 - - 37o30’ 400
150 480 533 167 148 - - 37o30’ 500
