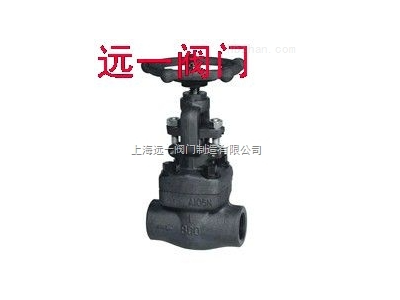

点击图片查看原图
大连式焊接截止阀设计结构和特征：
J61W/H/Y大连式焊接截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。
大连式焊接截止阀采用以下结构：
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型
大连式焊接截止阀标准材质细表：
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
5 |
阀盖 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
销钉 |
A276420 |
A276 304 |
||
|
8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
9 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
填料压板 |
A216WCB |
A351CF8 |
||
|
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
阀杆螺母 |
A276410 |
|||
|
13 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
铭牌 |
SS |
|||
|
15 |
手轮 |
A197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
注意:客户需求的其他材质也可采用.密封面材料配对客户内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
大连式焊接截止阀尺寸(MM)和重量(KG)
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
H(开) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
