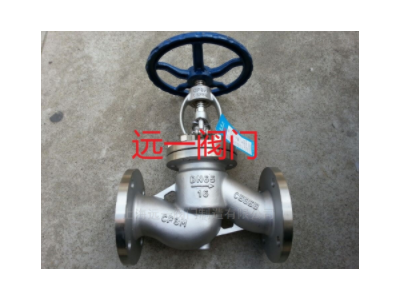

J41H-16P/25P/40P/64P/100P/160P/R/RL/316L不锈钢截止阀,不锈钢法兰式截止阀》手动不锈钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。不锈钢截止阀只适用于全开和全关，不允许作调节和节流。不锈钢截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，不锈钢截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，不锈钢截止阀的流向，一律采用自上而下。不锈钢截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
主要零部件材料:
零件名称材料
J41H-16-25-40-64CJ41W-16C-25P-40R-64I
阀体、阀盖碳钢不锈钢、铬镍钼钛钢、铬钼钢
阀板
阀杆
阀杆螺母铝铁青铜
手轮灰铸铁、可锻铸铁
主要性能范围：
型号公称压力试验压力工作温度(℃)适用介质
强度(水)Mpa密封(水)空气(Mpa)低压密封(空气)Mpa
J41W-16P(R)1.62.41.80.6≤200硝酸类
J41W-25P(R)2.53.82.80.6≤200硝酸类
J41W-40P(R)4.06.04.40.6≤200硝酸类
J41W-64P(R)6.49.67.00.6≤200硝酸类
主要外形尺寸：
型号公称通径 DN尺寸(mm)
LDD1D2Hb-fZ-ΦdDo
J41W-16P(R)1513095654517016-24-14120
20150105755519016-24-14140
25160115856520516-24-14160
321801351007827018-24-18180
402001451108531018-34-18200
5023016012510035818-34-18240
6529018014512037318-34-18280
8031019516013543520-38-18320
10035021518015550020-38-18360
12540024521018561422-38-18400
15048028024021067424-38-23400
20060033529526581826-312-23450
25073040535532096930-312-25550
型号公称通径 DN尺寸(mm)
LDD1D2Hb-fZ-ΦdDo
J41W-25P(R)1513095654523316-24-14120
20150105755527516-24-14140
25160115856528516-24-14160
321801351007830218-24-18180
402001451108535518-34-18200
5023016012510036220-34-18240
6529018014512040022-38-18280
8031019516013543022-38-18320
10035023019016046524-38-23360
12540027022018855028-38-25400
15048030025021870030-38-25400
20060036031027878034-312-25450
25073042537033590036-312-30550
型号公称通径 DN尺寸(mm)
LDD1D2Hb-fZ-ΦdDo
J41W-40P(R)1513095654523316-24-1440
20150105755527516-24-1451
25160115856528516-24-1458
321801351007830218-24-1866
402001451108535518-34-1876
5023016012510037020-34-1888
6529018014512040822-38-18110
8031019516013543622-38-18121
10035023019016047524-38-23150
12540027022018855828-38-25178
15048030025021872030-38-25204
20060037532028280038-312-30260
J41W-64P(R)15170105755524018-24-1441
20190125906828020-24-1851
252101351007829022-24-1858
322301501108232524-24-2366
402601651259536024-34-2376
5030017513510541026-34-2388
6534020016013043028-38-23110
8038021017014046530-38-23121
10043025020016853732-38-25150
12550029524020263036-38-30176
15055034028024079038-38-34204
20065040534530091044-312-34260
