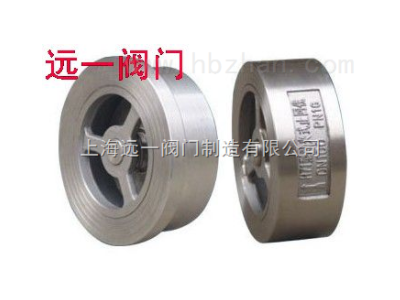

对夹式止回阀（cheek valve）：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
技术规范:
1 适用介质：水、油品、蒸汽。
2 适合温度：≤425℃。
3 阀门试验压力及阀门在各级温度下的zui大工作压力。
主要技术参数:
| 型号 | 公称压力PN（MPa） | 试验压力PS（MPa） | 工作温度（℃） | 适用介质 | |
| 壳体 | 密封 | ||||
| H71W-16P | 1.6 | 2.4 | 1.76 | ≤200 | 水、蒸体、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
| H71W-25 | ≤300 | ||||
| H71W-25P | ≤200 | 硝酸等腐蚀性介质 | |||
| H71W-40 | 4.0 | 6.0 | 4.4 | ≤300 | 水、蒸体、油品等 |
| H71W-40P | ≤200 | 硝酸等腐蚀性介质 | |||
规格尺寸表：
|
公称压力 |
公称通径 DN |
尺寸（mm） | |||||
| L | D1 | D2 | D3 | D4 | D5 | ||
|
PN1.0MPa PN1.6MPa |
15 | 16 | 52 | 15 | 24 | 31 | 40 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | |
| 25 | 22 | 72 | 24 | 35 | 47 | 58 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 128 | |
| 100 | 60 | 162 | 95 | 115 | 132 | 150 | |
| 125 | 90 | 192 | 110 | 125 | 135 | - | |
